1000mm-2500mm Crossed roller slewing bearing Metric Internal

Crossed roller slewing ring bearing
Metric
Internal Gear

1000mm-2500mm

Series 1

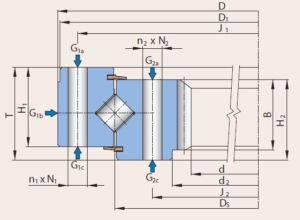

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
162.25.0980.890.11.1503	840	1082	73	152	1046	30	17.5	914	30	17.5	980	－	848	8	106	64	64	64
162.25.0980.891.21.1503	840	1082	73	152	1046	30	17.5	914	30	17.5	980	－	848	8	106	64	64	64
162.25.1077.890.11.1503	920	1179	73	177	1143	36	17.5	1011	36	17.5	1077	－	930	10	93	64	64	64
162.25.1077.891.21.1503	920	1179	73	177	1143	36	17.5	1011	36	17.5	1077	－	930	10	93	64	64	64
162.25.1120.890.11.1503	960	1232	73	192	1188	36	22	1052	36	22	1120	－	970	10	97	64	64	64
162.25.1120.891.21.1503	960	1232	73	192	1188	36	22	1052	36	22	1120	－	970	10	97	64	64	64
162.25.1180.890.11.1503	1020	1292	73	202	1248	36	22	1112	36	22	1180	－	1030	10	103	64	64	64
162.25.1180.891.21.1503	1020	1292	73	202	1248	36	22	1112	36	22	1180	－	1030	10	103	64	64	64
162.25.1250.890.11.1503	1090	1362	73	213	1318	40	22	1182	40	22	1250	－	1100	10	110	64	64	64
162.25.1250.891.21.1503	1090	1362	73	213	1318	40	22	1182	40	22	1250	－	1100	10	110	64	64	64
162.25.1320.890.11.1503	1140	1432	73	240	1388	40	22	1252	40	22	1320	－	1152	12	96	64	64	64
162.25.1320.891.21.1503	1140	1432	73	240	1388	40	22	1252	40	22	1320	－	1152	12	96	64	64	64
162.28.1400.890.11.1503	1200	1534	80	330	1482	36	26	1318	36	26	1400	－	1212	12	101	71	71	71
162.28.1400.891.21.1503	1200	1534	80	330	1482	36	26	1318	36	26	1400	－	1212	12	101	71	71	71
162.28.1500.890.11.1503	1308	1634	80	343	1582	40	26	1418	40	26	1500	－	1320	12	110	71	71	71
162.28.1500.891.21.1503	1308	1634	80	343	1582	40	26	1418	40	26	1500	－	1320	12	110	71	71	71
162.28.1600.890.11.1503	1386	1734	80	391	1682	40	26	1518	40	26	1600	－	1400	14	100	71	71	71
162.28.1600.891.21.1503	1386	1734	80	391	1682	40	26	1518	40	26	1600	－	1400	14	100	71	71	71
162.28.1700.890.11.1503	1498	1834	80	398	1782	44	26	1618	44	26	1700	－	1512	14	108	71	71	71
162.28.1700.891.21.1503	1498	1834	80	398	1782	44	26	1618	44	26	1700	－	1512	14	108	71	71	71
162.36.1700.890.11.1503	1456	1871	100	636	1805	32	33	1595	32	33	1700	－	1470	14	105	90	90	90
162.36.1700.891.41.1503	1456	1871	100	636	1805	32	33	1595	32	33	1700	－	1470	14	105	90	90	90
162.36.1800.890.11.1503	1554	1971	100	675	1905	36	33	1695	36	33	1800	－	1568	14	112	90	90	90
162.36.1800.891.41.1503	1554	1971	100	675	1905	36	33	1695	36	33	1800	－	1568	14	112	90	90	90
162.36.1900.890.11.1503	1652	2071	100	720	2005	36	33	1795	36	33	1900	－	1666	14	119	90	90	90
162.36.1900.891.41.1503	1652	2071	100	720	2005	36	33	1795	36	33	1900	－	1666	14	119	90	90	90
162.36.2000.890.11.1503	1764	2171	100	731	2105	40	33	1895	40	33	2000	－	1778	14	127	90	90	90
162.36.2000.891.41.1503	1764	2171	100	731	2105	40	33	1895	40	33	2000	－	1778	14	127	90	90	90
162.40.2000.890.11.1503	1744	2176	108	832	2110	42	33	1890	42	33	2000	－	1760	16	110	98	98	98
162.40.2000.891.41.1503	1744	2176	108	832	2110	42	33	1890	42	33	2000	－	1760	16	110	98	98	98
162.40.2128.890.11.1503	1872	2304	108	882	2238	48	33	2018	48	33	2128	－	1888	16	118	98	98	98
162.40.2128.891.41.1503	1872	2304	108	882	2238	48	33	2018	48	33	2128	－	1888	16	118	98	98	98
162.40.2240.890.11.1503	1984	2416	108	932	2350	48	33	2130	48	33	2240	－	2000	16	125	98	98	98
162.40.2240.891.41.1503	1984	2416	108	932	2350	48	33	2130	48	33	2240	－	2000	16	125	98	98	98
162.45.2240.890.11.1503	1962	2423	119	1100	2357	48	33	2123	48	33	2240	－	1980	18	110	109	109	109
162.45.2240.891.41.1503	1962	2423	119	1100	2357	48	33	2123	48	33	2240	－	1980	18	110	109	109	109

Bearing No.	d[mm]	D[mm]	T[mm]
162.25.0980.890.11.1503	840	1082	73
162.25.0980.891.21.1503	840	1082	73
162.25.1077.890.11.1503	920	1179	73
162.25.1077.891.21.1503	920	1179	73
162.25.1120.890.11.1503	960	1232	73
162.25.1120.891.21.1503	960	1232	73
162.25.1180.890.11.1503	1020	1292	73
162.25.1180.891.21.1503	1020	1292	73
162.25.1250.890.11.1503	1090	1362	73
162.25.1250.891.21.1503	1090	1362	73
162.25.1320.890.11.1503	1140	1432	73
162.25.1320.891.21.1503	1140	1432	73
162.28.1400.890.11.1503	1200	1534	80
162.28.1400.891.21.1503	1200	1534	80
162.28.1500.890.11.1503	1308	1634	80
162.28.1500.891.21.1503	1308	1634	80
162.28.1600.890.11.1503	1386	1734	80
162.28.1600.891.21.1503	1386	1734	80
162.28.1700.890.11.1503	1498	1834	80
162.28.1700.891.21.1503	1498	1834	80
162.36.1700.890.11.1503	1456	1871	100
162.36.1700.891.41.1503	1456	1871	100
162.36.1800.890.11.1503	1554	1971	100
162.36.1800.891.41.1503	1554	1971	100
162.36.1900.890.11.1503	1652	2071	100
162.36.1900.891.41.1503	1652	2071	100
162.36.2000.890.11.1503	1764	2171	100
162.36.2000.891.41.1503	1764	2171	100
162.40.2000.890.11.1503	1744	2176	108
162.40.2000.891.41.1503	1744	2176	108
162.40.2128.890.11.1503	1872	2304	108
162.40.2128.891.41.1503	1872	2304	108
162.40.2240.890.11.1503	1984	2416	108
162.40.2240.891.41.1503	1984	2416	108
162.45.2240.890.11.1503	1962	2423	119
162.45.2240.891.41.1503	1962	2423	119

Series 2

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
9I-1Z30-0923-0534	770.1	1054.1	106.5	247	1016	36	20.5	850.9	36	3/4 16-UNF	923	－	－	DP2.5	77	88.9	85.6	88.9
9I-1Z30-1035-0174	824	1170	120	363	1120	24	26	940	16	M30	1035	－	840	8	105	80	100	100
9I-1Z30-1090-1151	940	1200	100	247	1160	36	18	1040	36	M20	1090	－	940	10	94	80	80	90
9I-1Z30-1090-0756	941	1190	110	236	1160	36	18	1040	36	M20	1090	－	960	12	80	90	75	100
9I-1Z25-1075-0654	954	1175	90	170	1134	36	18	1040	36	M16	1075	－	980	14	70	75	75	75
9I-1Z40-1150-1123	961	1300	105	374	1250	36	26	1055	36	M24	1150	－	980	10	98	95	90	95
9I-1Z40-1175-30	963	1365	170	692	1315	30	27	1080	30	M24	1175	－	994	14	71	140	125	150
9I-1Z30-1305-0406	1130.5	1427	95	346	1390	36	21	1220	36	21	1305	－	1150	10	115	85	80	85
9I-1Z40-1385-0715	1165.5	1530	130	560	1480	36	26	1290	36	M24	1385	－	1176	14	84	110	107	110
9I-1Z40-1385-0301	1177	1530	130	555	1480	36	26	1290	36	M24	1385	－	1200	12	100	110	107	110
9I-1Z40-1385-0639	1178	1530	130	541	1480	48	26	1290	48	M24	1385	－	1200	12	100	100	107	107
9I-1Z30-1380-1053	1224	1512	90	315	1468	24	27	1332	24	M24	1380	－	1236	12	103	80	70	80
9I-1Z40-1632-0194	1414.9	1795	140	870	1740	36	27	1550	36	M24	1632	－	1442	14	103	115	120	130
9I-1Z25-0948-0373	783	1065	85	181	－	－	－	－	－	－	948	－	－	－	－	－	－	－
9I-1Z32-0955-0608	785	1100	95	275	－	－	－	－	－	－	955	－	－	－	－	－	－	－
9I-1Z30-0980-0434-2	794	1095	100	256	－	－	－	－	－	－	980	－	－	－	－	－	－	－
9I-1Z30-0980-0434	806.2	1095	100	230	－	－	－	－	－	－	980	－	－	－	－	－	－	－
9I-1Z30-0980-0434-1	806.2	1095	100	230	－	－	－	－	－	－	980	－	－	－	－	－	－	－
9I-1Z14-0944-1355	840	1014	56	74	－	－	－	－	－	－	944	－	－	－	－	－	－	－
9I-1Z30-1042-0335	920	1145	92	180	－	－	－	－	－	－	1042	－	－	－	－	－	－	－
9I-1Z30-1090-0103	940	1190	100	208	1160	36	18	1040	36	M20	1090	－	940	10	94	80	65	90
9I-1Z30-1120-0356	958	1225	90	244	1190	30	21	1050	36	M20	1120	－	968	11	88	80	80	80
9I-1Z25-1075-0330	960	1167	90	171	－	－	－	－	－	－	1075	－	－	－	－	－	－	－
9I-1Z25-1075-0300	961	1175	90	170	1134	36	18	1040	36	M16	1075	－	980	10	98	65	75	75
9I-1Z30-1198-0120	992	1314	94	223	－	－	－	－	－	－	1198	－	－	－	－	－	－	－
9I-1Z30-1202-0252	1080.4	1316	105.5	255	－	－	－	－	－	－	1202	－	－	－	－	－	－	－
9I-1Z25-1315-0374	1140.3	1427	114	360	1383	36	22	1246	36	M20	1315	－	1152	12	96	105	83.5	105
9I-1Z40-1432-29	1160	1600	200	1020	1435	24	33	1320	30	33	1432	－	1200	16	75	150	165	160
9I-1Z40-1432-29-3	1160	1600	200	1020	－	－	－	－	－	－	1432	－	－	－	－	－	－	－
9I-1Z30-1437-52	1231	1600	95	466	1550	24	18	1320	24	18	1437	－	1242	6	207	50	75	85
9I-1Z36-1456-0792	1299.7	1600.2	127	490	－	－	－	－	－	－	1456	－	－	－	－	－	－	－
9I-1Z40-1608-0192	1375	1760	150	723	1710	48	M27	1500	48	M30	1608	－	1400	14	100	110	108	124
9I-1Z40-1608-0192-1	1375	1760	150	723	－	－	－	－	－	－	1608	－	－	－	－	－	－	－
9I-1Z40-1608-1396	1375	1760	150	720	－	－	－	－	－	－	1608	－	－	－	－	－	－	－
9I-1Z32-1604-1304	1416	1770	132	671	－	－	－	－	－	－	1604	－	－	－	－	－	－	－
9I-1Z25-1605-0785	1428	1718	109	417	－	－	－	－	－	－	1605	－	－	－	－	－	－	－
9I-1Z50-1992-1214	1714.5	2170	160	1428	－	－	－	－	－	－	1992	－	－	－	－	－	－	－
PSL 912-29	1160	1600	200	1020	－	－	－	－	－	－	－	－	－	－	－	－	－	－
PSL 912-52	1231	1600	95	466	－	－	－	－	－	－	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
9I-1Z30-0923-0534	770.1	1054.1	106.5
9I-1Z30-1035-0174	824	1170	120
9I-1Z30-1090-1151	940	1200	100
9I-1Z30-1090-0756	941	1190	110
9I-1Z25-1075-0654	954	1175	90
9I-1Z40-1150-1123	961	1300	105
9I-1Z40-1175-30	963	1365	170
9I-1Z30-1305-0406	1130.5	1427	95
9I-1Z40-1385-0715	1165.5	1530	130
9I-1Z40-1385-0301	1177	1530	130
9I-1Z40-1385-0639	1178	1530	130
9I-1Z30-1380-1053	1224	1512	90
9I-1Z40-1632-0194	1414.9	1795	140
9I-1Z25-0948-0373	783	1065	85
9I-1Z32-0955-0608	785	1100	95
9I-1Z30-0980-0434-2	794	1095	100
9I-1Z30-0980-0434	806.2	1095	100
9I-1Z30-0980-0434-1	806.2	1095	100
9I-1Z14-0944-1355	840	1014	56
9I-1Z30-1042-0335	920	1145	92
9I-1Z30-1090-0103	940	1190	100
9I-1Z30-1120-0356	958	1225	90
9I-1Z25-1075-0330	960	1167	90
9I-1Z25-1075-0300	961	1175	90
9I-1Z30-1198-0120	992	1314	94
9I-1Z30-1202-0252	1080.4	1316	105.5
9I-1Z25-1315-0374	1140.3	1427	114
9I-1Z40-1432-29	1160	1600	200
9I-1Z40-1432-29-3	1160	1600	200
9I-1Z30-1437-52	1231	1600	95
9I-1Z36-1456-0792	1299.7	1600.2	127
9I-1Z40-1608-0192	1375	1760	150
9I-1Z40-1608-0192-1	1375	1760	150
9I-1Z40-1608-1396	1375	1760	150
9I-1Z32-1604-1304	1416	1770	132
9I-1Z25-1605-0785	1428	1718	109
9I-1Z50-1992-1214	1714.5	2170	160
PSL 912-29	1160	1600	200
PSL 912-52	1231	1600	95

Series 3

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
XSI140944-N	840	1014	56	76	990	44	14	905	44	M12	944	20	856	8	107	44.5	44.5	44.5
XSI141094-N	984	1164	56	91	1140	48	14	1055	48	M12	1094	20	1000	8	125	44.5	44.5	44.5

Bearing No.	d[mm]	D[mm]	T[mm]
XSI140944-N	840	1014	56
XSI141094-N	984	1164	56

Series 4

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
07 0946 05	785	1066	85	190	1015	36	22	880	36	22	946		803.04	10	79	75	65	75
07 1075 01	961	1175	90	179	1134	36	M16	1040	36	M16	1075	25	980	10	98	62	72	72
07 1140 13	979	1251	91	238	1212	40	22	1068	40	22	1140		996.4	10	99	75	75	75
07 1304 04	1143	1431	97	323	1380	48	22	1228	48	22	1304		1160.6	10	115	85	82	85
07 1385 03	1178	1530	130	541	1480	36	26	1290	36	26	1385		1200	12	100	100	107	107
07 1606 02	1375	1770	150	802	1710	48	30	1500	48	30	1606		1400	14	100	110	125	125
07 1830 04	1595	2002	150	951	1940	54	30	1720	54	30	1830		1619.8	14	115	115	125	125
07 1997 01	1731	2190	144	1199	2130	(72-1)	30	1880	72	30	1997		1760	16	109	132	125	132
07094605	785	1066	85	190	1015	36	22	880	36	22	946		803.04	10	79	75	65	75
07107501	961	1175	90	179	1134	36	M16	1040	36	M16	1075	25	980	10	98	62	72	72
07114013	979	1251	91	238	1212	40	22	1068	40	22	1140		996.4	10	99	75	75	75
07130404	1143	1431	97	323	1380	48	22	1228	48	22	1304		1160.6	10	115	85	82	85
07138503	1178	1530	130	541	1480	36	26	1290	36	26	1385		1200	12	100	100	107	107
07160602	1375	1770	150	802	1710	48	30	1500	48	30	1606		1400	14	100	110	125	125
07183004	1595	2002	150	951	1940	54	30	1720	54	30	1830		1619.8	14	115	115	125	125
07199701	1731	2190	144	1199	2130	(72-1)	30	1880	72	30	1997		1760	16	109	132	125	132

Bearing No.	d[mm]	D[mm]	T[mm]
07 0946 05	785	1066	85
07 1075 01	961	1175	90
07 1140 13	979	1251	91
07 1304 04	1143	1431	97
07 1385 03	1178	1530	130
07 1606 02	1375	1770	150
07 1830 04	1595	2002	150
07 1997 01	1731	2190	144
07094605	785	1066	85
07107501	961	1175	90
07114013	979	1251	91
07130404	1143	1431	97
07138503	1178	1530	130
07160602	1375	1770	150
07183004	1595	2002	150
07199701	1731	2190	144

Series 5

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
RKS.162.14.0944	841.6	1016	56	76	990	44	14	905	44	M12	944	－	856	8	107	44.5	44.5	44.5
RKS.162.14.1094	985.6	1166	56	91	1140	48	14	1055	48	M12	1094	－	1000	8	125	44.5	44.5	44.5
RKS.162.16.1204	1072	1289	68	148	1257	45	16	1151	45	16	1204	－	1080	10	108	58	58	58
RKS.162.16.1314	1182	1399	68	160	1367	50	16	1261	50	16	1314	－	1190	10	119	58	58	58
RKS.162.16.1424	1292	1509	68	175	1477	54	16	1371	54	16	1424	－	1300	10	130	58	58	58
RKS.162.16.1534	1402	1619	68	190	1587	60	16	1481	60	16	1534	－	1410	10	141	58	58	58
RKS.162.16.1644	1495	1752	68	240	1708	54	22	1580	54	22	1644	－	1500	10	150	58	58	58
RKS.162.16.1754	1605	1862	68	255	1818	60	22	1690	60	22	1754	－	1610	10	161	58	58	58
RKS.162.20.1904	1729	2012	68	305	1968	64	22	1840	64	22	1904	－	1736	14	124	58	58	58
RKS.212600101001	965.1	1177	90	155	1134	36	M16	1040	36	5/8-11	1075	25	955.04	10.16	94	70	77	70
RKS.211440101001	961	1172	90	182	1134	36	M16	1040	36	M16	1077	30	980	10	98	64	73	72
RKS.312410101001	1082.1	1316	105.5	260	1276	34	22	1157	36	M20	1202	30	1100	10	110	91.5	85	92.5
RKS.312410102001	1082.1	1316	105.5	260	1276	34	22	1157	36	M20	1202	30	1100	10	110	91.5	85	92.5
RKS.312290202001	1082	1316	105.5	260	1276	36	22	1157	36	M20	1202	30	1100	10	110	92.5	85	92.5
RKS.313500404001	1038.8	1365	102	370	1312	60	22	1150	60	22	1231	－	1064	14	75	90	90	90
RKS.314310101001	1038.8	1447.8	104.65	425	1403.35	33	24	1149.35	36	24	1240	35	1054.61	10.16	104	87.9	92.2	88.9
RKS.413290203001	1164.8	1495	110	440	1442	36	26	1274	36	M24	1350	30	1190	14	85	95	93	95
RKS.512080101001	2091	2290	70	290	2262	36	M14	2142	36	M14	2202	32	2100	5	420	62	62	62

Bearing No.	d[mm]	D[mm]	T[mm]
RKS.162.14.0944	841.6	1016	56
RKS.162.14.1094	985.6	1166	56
RKS.162.16.1204	1072	1289	68
RKS.162.16.1314	1182	1399	68
RKS.162.16.1424	1292	1509	68
RKS.162.16.1534	1402	1619	68
RKS.162.16.1644	1495	1752	68
RKS.162.16.1754	1605	1862	68
RKS.162.20.1904	1729	2012	68
RKS.212600101001	965.1	1177	90
RKS.211440101001	961	1172	90
RKS.312410101001	1082.1	1316	105.5
RKS.312410102001	1082.1	1316	105.5
RKS.312290202001	1082	1316	105.5
RKS.313500404001	1038.8	1365	102
RKS.314310101001	1038.8	1447.8	104.65
RKS.413290203001	1164.8	1495	110
RKS.512080101001	2091	2290	70

Series 6

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
I.1165.25.12.D.3-RV	961	1165	90	155	1134	36	18	1040	36	M16	－	－	980	10	98	62	75	62
I.1200.30.15.D.3-RV	963.5	1200	108	248	1160	36	22	1040	36	M20	－	－	980	10	98	90	85	90
I.1251.30.12.D.1-RV	979	1250	91	240	1212	40	22	1068	36	22	－	－	990	10	99	75	75	75
I.1346.30.15.D.1-RV	1067	1345	105	300	1290	36	22	1150	42	22	－	－	1080	10	108	75	85	75
I.1460.30.12.D.1-RV	1173	1460	102	365	1425	36	22	1270	36	22	－	－	1176	12	98	80	84	80
I.1530.40.12.D.1-RV	1186	1530	130	560	1480	36	26	1290	36	26	－	－	1200	10	120	90	107	90
I.1770.50.17.D.1-RV	1375	1760	150	845	1710	48	31	1500	48	31	－	－	1400	14	100	110	125	110
I.2025.50.15.D.1-RV	1619	2025	140	960	1970	36	30	1760	36	30	－	－	1616	16	101	115	118	115

Bearing No.	d[mm]	D[mm]	T[mm]
I.1165.25.12.D.3-RV	961	1165	90
I.1200.30.15.D.3-RV	963.5	1200	108
I.1251.30.12.D.1-RV	979	1250	91
I.1346.30.15.D.1-RV	1067	1345	105
I.1460.30.12.D.1-RV	1173	1460	102
I.1530.40.12.D.1-RV	1186	1530	130
I.1770.50.17.D.1-RV	1375	1760	150
I.2025.50.15.D.1-RV	1619	2025	140

Series 7

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
27-0003	840	1082	73	152	1046	30	17.5	914	30	17.5	980	－	848	8	106	64	64	64
27-0004	920	1179	73	177	1143	36	17.5	1011	36	17.5	1077	－	930	10	93	64	64	64
27-0005	960	1232	73	193	1188	36	22	1052	36	22	1120	－	970	10	97	64	64	64
27-0006	1020	1292	73	202	1248	36	22	1112	36	22	1180	－	1030	10	103	64	64	64
27-0007	1090	1362	73	215	1318	40	22	1182	40	22	1250	－	1100	10	110	64	64	64
27-0008	1140	1432	73	245	1388	42	22	1252	42	22	1320	－	1152	12	96	64	64	64
27-0009	1200	1534	80	330	1482	36	26	1318	36	26	1400	－	1212	12	101	71	71	71
27-0010	1308	1634	80	343	1582	40	26	1418	40	26	1500	－	1320	12	110	71	71	71
27-0011	1386	1734	80	390	1682	40	26	1518	40	26	1600	－	1400	14	100	71	71	71
27-0012	1498	1834	80	400	1782	44	26	1618	44	26	1700	－	1512	14	108	71	71	71
27-0013	1456	1871	100	636	1805	32	33	1595	32	33	1700	－	1470	14	105	90	90	90
27-0014	1554	1971	100	675	1905	36	33	1695	36	33	1800	－	1568	14	112	90	90	90
27-0015	1652	2071	100	720	2005	36	33	1795	36	33	1900	－	1666	14	119	90	90	90
27-0016	1764	2171	100	732	2105	40	33	1895	40	33	2000	－	1778	14	127	90	90	90
27-0017	1744	2176	108	835	2110	42	33	1890	42	33	2000	－	1760	16	110	98	98	98
27-0018	1872	2304	108	885	2238	48	33	2018	48	33	2130	－	1888	16	118	98	98	98
27-0019	1984	2416	108	935	2350	48	33	2130	48	33	2240	－	2000	16	125	98	98	98
27-0021	1962	2423	120	1100	2357	48	33	2123	48	33	2240	－	1980	18	110	110	110	110

Bearing No.	d[mm]	D[mm]	T[mm]
27-0003	840	1082	73
27-0004	920	1179	73
27-0005	960	1232	73
27-0006	1020	1292	73
27-0007	1090	1362	73
27-0008	1140	1432	73
27-0009	1200	1534	80
27-0010	1308	1634	80
27-0011	1386	1734	80
27-0012	1498	1834	80
27-0013	1456	1871	100
27-0014	1554	1971	100
27-0015	1652	2071	100
27-0016	1764	2171	100
27-0017	1744	2176	108
27-0018	1872	2304	108
27-0019	1984	2416	108
27-0021	1962	2423	120

Series 8

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
113.28.900	739.2	1022	82	190	978	30	22	822	30	22	900	－	744	8	93	65	72	72
114.28.900	734	1022	82	190	978	30	22	822	30	22	900	－	740	10	74	65	72	72
113.28.1000	824	1122	82	210	1078	36	22	922	36	22	1000	－	830	10	83	65	72	72
114.28.1000	820.8	1122	82	210	1078	36	22	922	36	22	1000	－	828	12	69	65	72	72
113.25.1120	944	1242	82	230	1198	36	22	1042	36	22	1120	－	950	10	95	65	72	72
114.25.1120	940.8	1242	82	230	1198	36	22	1042	36	22	1120	－	948	12	79	65	72	72
113.32.1250	1048.8	1390	91	350	1337	40	26	1163	40	26	1250	－	1056	12	88	75	81	81
114.32.1250	1041.6	1390	91	350	1337	40	26	1163	40	26	1250	－	1050	14	75	75	81	81
113.32.1400	1192.8	1540	91	400	1487	40	26	1313	40	26	1400	－	1200	12	100	75	81	81
114.32.1400	1195.6	1540	91	400	1487	40	26	1313	40	26	1400	－	1204	14	86	75	81	81
113.32.1600	1391.6	1740	91	440	1687	45	26	1513	45	26	1600	－	1400	14	100	75	81	81
114.32.1600	1382.4	1740	91	440	1687	45	26	1513	45	26	1600	－	1392	16	87	75	81	81
113.32.1800	1573.6	1940	91	500	1887	45	26	1713	45	26	1800	－	1582	14	113	75	81	81
114.32.1800	1574.4	1940	91	500	1887	45	26	1713	45	26	1800	－	1584	16	99	75	81	81
113.40.2000	1734.4	2178	112	900	2110	48	33	1891	48	33	2000	－	1744	16	109	90	100	100
114.40.2000	1735.2	2178	112	900	2110	48	33	1891	48	33	2000	－	1746	18	97	90	100	100
113.40.2240	1990.4	2418	112	1000	2350	48	33	2131	48	33	2240	－	2000	16	125	90	100	100
114.40.2240	1987.2	2418	112	1000	2350	48	33	2131	48	33	2240	－	1998	18	111	90	100	100

Bearing No.	d[mm]	D[mm]	T[mm]
113.28.900	739.2	1022	82
114.28.900	734	1022	82
113.28.1000	824	1122	82
114.28.1000	820.8	1122	82
113.25.1120	944	1242	82
114.25.1120	940.8	1242	82
113.32.1250	1048.8	1390	91
114.32.1250	1041.6	1390	91
113.32.1400	1192.8	1540	91
114.32.1400	1195.6	1540	91
113.32.1600	1391.6	1740	91
114.32.1600	1382.4	1740	91
113.32.1800	1573.6	1940	91
114.32.1800	1574.4	1940	91
113.40.2000	1734.4	2178	112
114.40.2000	1735.2	2178	112
113.40.2240	1990.4	2418	112
114.40.2240	1987.2	2418	112

Series 9

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
V18I057	821	1050	69	130	1020	36	M16	905	36	M16	952.5	－	812	14	58	72	－	－
V30I139	785	1100	95	275	1030	22	M20	880	48	M20	953.5	－	806	11	72	85	－	－
V25I040	962	1170	90	175	1134	36	M16	1040	36	M16	1076.5	－	980	10	98	67	－	－
V25I140	962	1170	90	175	1134	36	M16	1040	36+6+6	M16	1076.5	－	980	10	98	67	－	－
V25I205	962	1170	90	185	1134	16	M16	1040	16	M16	1076	－	980	10	98	67	－	－
V25I196	963.5	1170	90	165	1134	16	M16	1040	16	M16	1076	－	980	10	98	67	－	－
V30I003	963.5	1200	108	250	1160	36	M20	1040	36+6	M20	1089.5	－	980	10	98	90	－	－
V18I058	1034	1260	78	165	1220	36	M16	1130	36	M16	1164.5	－	1024	16	64	78	－	－
V25I176	1084	1310	105	245	1275	36	M20	1170	36	M20	1209.5	－	1104	12	92	96	－	－
V30I112	1080	1317	106	365	1275	38	M20	1157	38	M20	1201.5	－	1100	10	110	93	－	－
V30I013	1066	1345	108	310	1290	36	M20	1150	36	M20	1220.5	－	1083	10	108	76	－	－
V40I034	1186	1530	130	560	1480	36	M24	1290	36	M24	1383.5	－	1206	10	120	90	－	－
V40I033	1375	1770	150	800	1710	48	M27	1500	48	M27	1605.5	－	1400	14	100	110	－	－
V40I032	1568	2002	150	950	1940	48	M30	1720	48	M30	1829.5	－	1600	16	100	120	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
V18I057	821	1050	69
V30I139	785	1100	95
V25I040	962	1170	90
V25I140	962	1170	90
V25I205	962	1170	90
V25I196	963.5	1170	90
V30I003	963.5	1200	108
V18I058	1034	1260	78
V25I176	1084	1310	105
V30I112	1080	1317	106
V30I013	1066	1345	108
V40I034	1186	1530	130
V40I033	1375	1770	150
V40I032	1568	2002	150

Series 10

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
XI.10.1277V	1088	1400	95	357	1360	24	22	1195	24	22	－	－	－	－	－	－	－	－
XI.10.1465TN	1308	1600	120	505	1550	36	27	1404	36	25.4	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
XI.10.1277V	1088	1400	95
XI.10.1465TN	1308	1600	120

1000mm-2500mm

Series 1

Series 2

Series 3

Series 4

Series 5

Series 6

Series 7

Series 8

Series 9

Series 10

Contact Information
