2500mm- Four point ball slewing bearing Metric External Gear

Four point contact ball slewing ring bearing
Metric
External Gear

2500mm-

Series 1

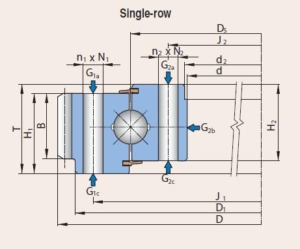

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
061.50.2355.001.49.1504	2184	2604,8	109	1024	2460	54	33	2250	54	33	–	2560	16	160	100	100	99
061.50.2645.001.49.1504	2474	2892,8	109	1142	2750	60	33	2540	60	33	–	2848	16	178	100	100	99

Bearing No.	d[mm]	D[mm]	T[mm]
061.50.2355.001.49.1504	2184	2604,8	109
061.50.2645.001.49.1504	2474	2892,8	109

Series 2

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
9E-1B50-2944-1211	2765	3216	156	1809	3050	30	33	2820	30	33	－	3160	20	158	117	117	150
9E-1B32-3031-1399	2914	3198	90	688	3104	48	22	2958	48	22	－	3180	10	318	77	77	77
9E-1B60-3585-1387	3400	3866.4	185	2621	3710	78	33	3460	78	33	－	3816	18	212	138	138	178
9E-1B50-2355-1235	2184	2624.4	130	1260	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-2363-0882	2255	2509.116	93	496	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-2394-0877	2286	2521.17	89	430	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B33-2435-0171	2320	2613.6	109	707	－	－	－	－	－	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
9E-1B50-2944-1211	2765	3216	156
9E-1B32-3031-1399	2914	3198	90
9E-1B60-3585-1387	3400	3866.4	185
9E-1B50-2355-1235	2184	2624.4	130
9E-1B45-2363-0882	2255	2509.116	93
9E-1B22-2394-0877	2286	2521.17	89
9E-1B33-2435-0171	2320	2613.6	109

Series 3

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
01 2560 01	2425	2695	63	412	2620	36	17.5	2500	36	17.5	–	2680	8	335	54	54	54
01 3031 00	2914	3198	90	724	3104	48	22	2958	48	22	–	3180	10	318	77	77	77
01256001	2425	2695	63	412	2620	36	17.5	2500	36	17.5	–	2680	8	335	54	54	54
01303100	2914	3198	90	724	3104	48	22	2958	48	22	–	3180	10	318	77	77	77

Bearing No.	d[mm]	D[mm]	T[mm]
01 2560 01	2425	2695	63
01 3031 00	2914	3198	90
01256001	2425	2695	63
01303100	2914	3198	90

Series 4

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
11-50 2355/2-06420	2184	2604.8	109	1024	2460	54	33	2250	54	33	－	2560	16	160	100	100	99
11-50 2645/2-06430	2474	2892.8	109	1142	2750	60	33	2540	60	33	－	2848	16	178	100	100	99

Bearing No.	d[mm]	D[mm]	T[mm]
11-50 2355/2-06420	2184	2604.8	109
11-50 2645/2-06430	2474	2892.8	109

Series 5

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]
VE.10.2348	2230	2500	120	694	2410	40	M20	2270	40	22	45	2480	10	248	80
VE.10.2660V	2500	2855.2	185	1520	2760	48	22	2560	48	22	－	2839.2	8	354	80
VE.10.2985	2790	3228	200	2460	3124	44	33	2844	44	33	－	3204	12	267	130
VE.10.3210	2990	3509	190	2740	3340	60	34	3080	60	34	－	3456	18	192	125
VE.10.4320	4150	4564	162	2124	4425	8	M24	4215	8	M24	25	4536	14	324	85
VE.10.3700	3370	4200	340	8794	－	－	－	－	－	－	－	4140	30	138	180
VE.10.5000	4730	5218	310	7200	－	－	－	－	－	－	－	5192	22	236	180

Bearing No.	d[mm]	D[mm]	T[mm]
VE.10.2348	2230	2500	120
VE.10.2660V	2500	2855.2	185
VE.10.2985	2790	3228	200
VE.10.3210	2990	3509	190
VE.10.4320	4150	4564	162
VE.10.3700	3370	4200	340
VE.10.5000	4730	5218	310

Series 6

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
20-0038	2184	2604,8	100	1025	2460	54	33	2250	54	33	－	2560	16	160	100	100	100
20-0039	2474	2892,8	100	1145	2750	60	33	2540	60	33	－	2848	16	178	100	100	100

Bearing No.	d[mm]	D[mm]	T[mm]
20-0038	2184	2604,8	100
20-0039	2474	2892,8	100

Series 7

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
011.60.2500	2325	2768.4	144	1400	2610	56	33	2391	56	33	2500	－	2718	18	151	120	132	132
012.60.2500	2325	2776	144	1400	2610	56	33	2391	56	33	2500	－	2720	20	136	120	132	132
011.40.2500	2325	2768.4	144	1400	2610	56	33	2391	56	33	2500	－	2718	18	151	120	132	132
012.40.2500	2325	2776	144	1400	2610	56	33	2391	56	33	2500	－	2720	20	136	120	132	132
011.60.2800	2625	3074.4	144	1600	2910	56	33	2691	56	33	2800	－	3024	18	168	120	132	132
012.60.2800	2625	3076	144	1600	2910	56	33	2691	56	33	2800	－	3020	20	151	120	132	132
011.40.2800	2625	3074.4	144	1600	2910	56	33	2691	56	33	2800	－	3024	18	168	120	132	132
012.40.2800	2625	3076	144	1600	2910	56	33	2691	56	33	2800	－	3020	20	151	120	132	132
011.75.3150	2922	3476	174	2800	3286	56	45	3014	56	45	3150	－	3420	20	171	150	162	162
012.75.3150	2922	3471.6	174	2800	3286	56	45	3014	56	45	3150	－	3410	22	155	150	162	162
011.50.3150	2922	3476	174	2800	3286	56	45	3014	56	45	3150	－	3420	20	171	150	162	162
012.50.3150	2922	3471.6	174	2800	3286	56	45	3014	56	45	3150	－	3410	22	155	150	162	162
011.75.3550	3322	3876	174	3200	3686	56	45	3414	56	45	3550	－	3820	20	191	150	162	162
012.75.3550	3322	3889.6	174	3200	3686	56	45	3414	56	45	3550	－	3828	22	174	150	162	162
011.50.3550	3322	3876	174	3200	3686	56	45	3414	56	45	3550	－	3820	20	191	150	162	162
012.50.3550	3322	3889.6	174	3200	3686	56	45	3414	56	45	3550	－	3828	22	174	150	162	162
011.75.4000	3772	4329.6	174	3600	4136	60	45	3864	60	45	4000	－	4268	22	194	150	162	162
012.75.4000	3772	4345	174	3600	4136	60	45	3864	60	45	4000	－	4275	25	171	150	162	162
011.50.4000	3772	4329.6	174	3600	4136	60	45	3864	60	45	4000	－	4268	22	194	150	162	162
012.50.4000	3772	4345	174	3600	4136	60	45	3864	60	45	4000	－	4275	25	171	150	162	162
011.75.4500	4272	4835.6	174	4000	4636	60	45	4364	60	45	4500	－	4774	22	217	150	162	162
012.75.4500	4272	4845	174	4000	4636	60	45	4364	60	45	4500	－	4775	25	191	150	162	162
011.50.4500	4272	4835.6	174	4000	4636	60	45	4364	60	45	4500	－	4774	22	217	150	162	162
012.50.4500	4272	4845	174	4000	4636	60	45	4364	60	45	4500	－	4775	25	191	150	162	162

Bearing No.	d[mm]	D[mm]	T[mm]
011.60.2500	2325	2768.4	144
012.60.2500	2325	2776	144
011.40.2500	2325	2768.4	144
012.40.2500	2325	2776	144
011.60.2800	2625	3074.4	144
012.60.2800	2625	3076	144
011.40.2800	2625	3074.4	144
012.40.2800	2625	3076	144
011.75.3150	2922	3476	174
012.75.3150	2922	3471.6	174
011.50.3150	2922	3476	174
012.50.3150	2922	3471.6	174
011.75.3550	3322	3876	174
012.75.3550	3322	3889.6	174
011.50.3550	3322	3876	174
012.50.3550	3322	3889.6	174
011.75.4000	3772	4329.6	174
012.75.4000	3772	4345	174
011.50.4000	3772	4329.6	174
012.50.4000	3772	4345	174
011.75.4500	4272	4835.6	174
012.75.4500	4272	4845	174
011.50.4500	4272	4835.6	174
012.50.4500	4272	4845	174

Series 8

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]
VE277A00	2485	2770	90	571	2673	20	M20	2527	20	M20	－	2750	10	275	77
VE313A99	2764	3133.2	110	1105	2995	60	M24	2816	60	M24	－	3108	14	220	100

Bearing No.	d[mm]	D[mm]	T[mm]
VE277A00	2485	2770	90
VE313A99	2764	3133.2	110
