50mm-1000mm Crossed roller slewing bearing Metric Ungeared

Crossed roller slewing ring bearing
Metric
Ungeared

50mm-1000mm

Series 1

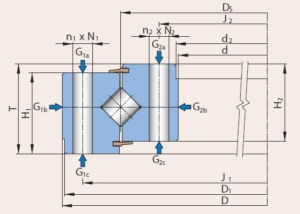

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	H1 [mm]	H2 [mm]
9O-1Z08-0168-0864	108	210	26	4.5	192.5	12	M8	133	12	9	24.8	24.8
9O-1Z12-0179-0858	124.5	234	35	7	214	12	11	144.5	12	11	30	30
9O-1Z08-0168-1178	130	205	25.4	4.5	190	12	6.8	145	12	6.8	24.8	24.8
9O-1Z20-0220-0184	130	310	65	24.5	278	10	17	162	10	17	57	57
9O-1Z14-0193-0152	136	250	40	8.2	230	12	11	156	12	11	35	35
9O-1Z14-0193-0152-1	136	250	40	8.2	230	12	M10	156	12	M10	35	35
9O-1Z14-0193-0152-2	136	250	40	8.5	229.5	12	9	156	12	M8	35	35
9O-1Z12-0222-0440-4	140	300	36	12	270	6	18	170	6	18	30	30
9O-1Z14-0222-1026-1	140	300	39	12.5	270	12	M16	170	12	M16	33	33
9O-1Z12-0222-0619	141	299	36	11	270	12	M16	170	12	18	30	30
9O-1Z14-0254-0168-1	180	332	42	14	300	24	13	210	(24-1)	13	35	35
9O-1Z10-0250-0176-2	200	304	30	7.5	288	9	11	216	9	M10	27	24
9O-1Z10-0250-0176-3	200	304	30	7.5	288	9	M10	216	9	M10	27	24
9O-1Z12-0275-1180	205.5	335	30	12	315	8	11	231	8	M10	30	30
9O-1Z20-0295-0151	220	370	64	26	345	12	11	245	12	11	55	55
9O-1Z20-0295-0595	220	370	64	25	345	16	M12	245	(20-1)	13	55	55
9O-1Z25-0315-0487	230	400	68	32	375	(24-1)	15	255	24	15	58	58
9O-1Z25-0315-0487-1	230	400	68	32	375	(24-1)	M14	255	24	15	58	58
9O-1Z14-0300-0378	240	360	36	12.5	360	12	8.4	260	12	8.4	31	31
9O-1Z10-0295-0972	250	340	29	7.5	325	8	9	265	8	9	24	24
9O-1Z14-0305-0218	250	366	40	14	345	20	11	270	20	11	35	35
9O-1Z25-0384-0544	295	455	85	47	425	16	M20	323	16	M16	75	70
9O-1Z30-0400-0488	300	500	80	60	470	(24-1)	17	330	24	17	70	70
9O-1Z30-0400-0488-1	300	500	80	60	470	(24-1)	M16	330	24	17	70	70
9O-1Z30-0461-0260	340	550	90	83	515	20	M20	380	(22-1)	22	80	72
9O-1Z30-0461-0125	340	580	86	90	540	20	22	380	(22-1)	M20	76	76
9O-1Z30-0461-0278	340	580	86	90	540	20	22	380	(22-1)	22	76	76
9O-1Z30-0561-0432-1	435	698.5	85	127	644.5	18	20.5	473	24	24	76	76
9O-1Z40-0595-0480	465	725	100	146	685	(30-1)	22	505	30	22	90	90
9O-1Z30-0766-38	640	868	97	163	838	30	M20	684	30	M20	82	87
9O-1Z30-0820-1351	705	935	90	161.5	895	30	22	745	30	22	80	80
9O-1Z30-0823-15-1	715	935	100	166	893	18	22	753	18	22	83	84
9O-1Z25-0839-0799	726	940	75	126	906	32	18	756	32	18	65	65
9O-1Z10-0147-0376	60	240	37	10.5	－	－	－	－	－	－	－	－
9O-1Z20-0262-0978	100	330	65	27.5	－	－	－	－	－	－	－	－
9O-1Z20-0308-0912	100	395	65	39	－	－	－	－	－	－	－	－
9O-1Z08-0168-0864-1	108	210	26	4.5	－	－	－	－	－	－	－	－
9O-1Z16-0195-1385	120	260	58	14.5	－	－	－	－	－	－	－	－
9O-1Z16-0195-1406	120	260	58	14.5	－	－	－	－	－	－	－	－
9O-1Z12-0179-0918	124	234	35	7	－	－	－	－	－	－	－	－
9O-1Z14-0193-0514	130	250	40	8.2	－	－	－	－	－	－	－	－
9O-1Z14-0193-0514-1	130	250	40	8	－	－	－	－	－	－	－	－
9O-1Z14-0193-0514-3	130	250	40	8.2	－	－	－	－	－	－	－	－
9O-1Z20-0220-0184-1	130	310	65	24.5	－	－	－	－	－	－	－	－
9O-1Z12-0220-0532	140	300	36	12	－	－	－	－	－	－	－	－
9O-1Z12-0220-0532-1	140	300	36	12	－	－	－	－	－	－	－	－
9O-1Z12-0222-0440-2	140	300	36	12	－	－	－	－	－	－	－	－
9O-1Z12-0222-0440-3	140	300	36	12	－	－	－	－	－	－	－	－
9O-1Z12-0222-0440-5	140	300	36	12	－	－	－	－	－	－	－	－
9O-1Z12-0215-0693	140	300	36	12	－	－	－	－	－	－	－	－
9O-1Z12-0215-0693-1	140	300	36	12	－	－	－	－	－	－	－	－
9O-1Z12-0222-1233	141	299	36	11	－	－	－	－	－	－	－	－
9O-1Z16-0225-0634	160	290	40	13	－	－	－	－	－	－	－	－
9O-1Z10-0225-0247	170	290	28	6	－	－	－	－	－	－	－	－
9O-1Z10-0225-0456	200	295	30	5.3	－	－	－	－	－	－	－	－
9O-1Z10-0250-0176-1	200	304	30	7.6	－	－	－	－	－	－	－	－
9O-1Z10-0250-0176-4	200	304	30	7.5	－	－	－	－	－	－	－	－
9O-1Z10-0250-0176-5	200	304	30	7.5	－	－	－	－	－	－	－	－
9O-1Z10-0250-0176-6	200	304	30	7.5	－	－	－	－	－	－	－	－
9O-1Z20-0282-0291	212	352	40	17.5	－	－	－	－	－	－	－	－
9O-1Z16-0283-0590	214	356.5	56	24.5	－	－	－	－	－	－	－	－
9O-1Z20-0308-0298	234	403.5	55	28	－	－	－	－	－	－	－	－
9O-1Z20-0308-0298-1	234	403.5	55	28	－	－	－	－	－	－	－	－
9O-1Z16-0310-0976	235	379	55	24.5	－	－	－	－	－	－	－	－
9O-1Z14-0280-0138	240	320	35	8.6	－	－	－	－	－	－	－	－
9O-1Z10-0280-0423	250	310	25	5	－	－	－	－	－	－	－	－
9O-1Z10-0295-0972-1	250	340	29	7.5	－	－	－	－	－	－	－	－
9O-1Z14-0305-0173	250	360	40	13	－	－	－	－	－	－	－	－
9O-1Z14-0305-0115	250	365	37	14.4	－	－	－	－	－	－	－	－
9O-1Z20-0344-1075	250	430	64	36	－	－	－	－	－	－	－	－
9O-1Z18-0300-1097	255	390	42	18.5	－	－	－	－	－	－	－	－
9O-1Z22-0337-0416	280	389	55	23	－	－	－	－	－	－	－	－
9O-1Z20-0461-0606	280	560	75	66	－	－	－	－	－	－	－	－
9O-1Z25-0384-0246	300	455	85	43	－	－	－	－	－	－	－	－
9O-1Z14-0384-86	300	460	60	34.3	－	－	－	－	－	－	－	－
9O-1Z25-0384-18	300	460	85	45	－	－	－	－	－	－	－	－
9O-1Z25-0384-0102	300	460	85	45	－	－	－	－	－	－	－	－
9O-1Z25-0384-0403 S	300	460	85	47	－	－	－	－	－	－	－	－
9O-1Z14-0384-86-1	300	500	60	39.4	－	－	－	－	－	－	－	－
9O-1Z18-0368-0811	330	400	35	12.5	－	－	－	－	－	－	－	－
9O-1Z14-0405-0137	335	475	45	24	－	－	－	－	－	－	－	－
9O-1Z14-0405-0155	335	475	45	27	－	－	－	－	－	－	－	－
9O-1Z30-0461-28	340	550	90	75	－	－	－	－	－	－	－	－
9O-1Z30-0461-0821 S	340	550	90	77.5	－	－	－	－	－	－	－	－
9O-1Z30-0461-0806	340	580	86	89	－	－	－	－	－	－	－	－
9O-1Z14-0414-0575	344	484	56	28	－	－	－	－	－	－	－	－
9O-1Z14-0405-0147	345	478	42	18	－	－	－	－	－	－	－	－
9O-1Z14-0405-0148	345	478	42	18	－	－	－	－	－	－	－	－
9O-1Z20-0400-0777	360	440	40	14	－	－	－	－	－	－	－	－
9O-1Z25-0435-0722	390	480	45	20	－	－	－	－	－	－	－	－
9O-1Z20-0548-0927	430	642	56	61	－	－	－	－	－	－	－	－
9O-1Z45-0550-1363	448.5	645	91.5	95	－	－	－	－	－	－	－	－
9O-1Z14-0530-0154	460	600	45	36.2	－	－	－	－	－	－	－	－
9O-1Z16-0548-0338	470	626	50	39	－	－	－	－	－	－	－	－
9O-1Z30-0678-1037	570	786	91.5	120	－	－	－	－	－	－	－	－
9O-1Z40-0708-0820	596.9	787.4	76.2	114	－	－	－	－	－	－	－	－
9O-1Z30-0766-38-1	640	868	97	169	－	－	－	－	－	－	－	－
9O-1Z30-0823-0131	715	935	100	179	－	－	－	－	－	－	－	－
9O-1Z30-0823-0242	717	979	100	201	－	－	－	－	－	－	－	－
9O-1Z10-0787-0262	734	844	40	38	－	－	－	－	－	－	－	－
9O-1Z10-0787-0199	742	832	40	34	－	－	－	－	－	－	－	－
9O-1Z14-0839-0123	760	950	56	53.3	－	－	－	－	－	－	－	－
9O-1Z12-0222-0440-1	140	300	36	12	270	12	M16	170	6	M16	30	30
9O-1Z14-0222-0440	140	300	39	12.5	270	12	M16	170	12	18	33	33
9O-1Z10-0216-0177	160	266	30	6.3	252	8	M8	176	6	8.5	27	24
9O-1Z14-0254-0168	180	332	42	14	300	24	13	210	21	13	35	35
9O-1Z10-0250-0176	200	304	30	7.6	288	8	M8	216	6	8.5	27	24
9O-1Z16-0384-0219	304	465	50	30	434	16	17	334	16	17	45	45
9O-1Z30-0461-28-1	340	550	90	75	515	20	M20	380	21	M20	72	76
9O-1Z30-0461-28-2	340	550	90	75	515	20	M20	380	21	22	72	76
9O-1Z30-0561-0432	435	698.5	76	127	644.5	18	20.5	473	24	24	76	76
9O-1Z20-0344-0395	250	438	63	38.5	－	－	－	－	－	－	－	－
9O-1Z25-0384-0403S	300	460	85	47.5	－	－	－	－	－	－	－	－
9O-1Z20-0550-0424	500	600	40	26	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
9O-1Z08-0168-0864	108	210	26
9O-1Z12-0179-0858	124.5	234	35
9O-1Z08-0168-1178	130	205	25.4
9O-1Z20-0220-0184	130	310	65
9O-1Z14-0193-0152	136	250	40
9O-1Z14-0193-0152-1	136	250	40
9O-1Z14-0193-0152-2	136	250	40
9O-1Z12-0222-0440-4	140	300	36
9O-1Z14-0222-1026-1	140	300	39
9O-1Z12-0222-0619	141	299	36
9O-1Z14-0254-0168-1	180	332	42
9O-1Z10-0250-0176-2	200	304	30
9O-1Z10-0250-0176-3	200	304	30
9O-1Z12-0275-1180	205.5	335	30
9O-1Z20-0295-0151	220	370	64
9O-1Z20-0295-0595	220	370	64
9O-1Z25-0315-0487	230	400	68
9O-1Z25-0315-0487-1	230	400	68
9O-1Z14-0300-0378	240	360	36
9O-1Z10-0295-0972	250	340	29
9O-1Z14-0305-0218	250	366	40
9O-1Z25-0384-0544	295	455	85
9O-1Z30-0400-0488	300	500	80
9O-1Z30-0400-0488-1	300	500	80
9O-1Z30-0461-0260	340	550	90
9O-1Z30-0461-0125	340	580	86
9O-1Z30-0461-0278	340	580	86
9O-1Z30-0561-0432-1	435	698.5	85
9O-1Z40-0595-0480	465	725	100
9O-1Z30-0766-38	640	868	97
9O-1Z30-0820-1351	705	935	90
9O-1Z30-0823-15-1	715	935	100
9O-1Z25-0839-0799	726	940	75
9O-1Z10-0147-0376	60	240	37
9O-1Z20-0262-0978	100	330	65
9O-1Z20-0308-0912	100	395	65
9O-1Z08-0168-0864-1	108	210	26
9O-1Z16-0195-1385	120	260	58
9O-1Z16-0195-1406	120	260	58
9O-1Z12-0179-0918	124	234	35
9O-1Z14-0193-0514	130	250	40
9O-1Z14-0193-0514-1	130	250	40
9O-1Z14-0193-0514-3	130	250	40
9O-1Z20-0220-0184-1	130	310	65
9O-1Z12-0220-0532	140	300	36
9O-1Z12-0220-0532-1	140	300	36
9O-1Z12-0222-0440-2	140	300	36
9O-1Z12-0222-0440-3	140	300	36
9O-1Z12-0222-0440-5	140	300	36
9O-1Z12-0215-0693	140	300	36
9O-1Z12-0215-0693-1	140	300	36
9O-1Z12-0222-1233	141	299	36
9O-1Z16-0225-0634	160	290	40
9O-1Z10-0225-0247	170	290	28
9O-1Z10-0225-0456	200	295	30
9O-1Z10-0250-0176-1	200	304	30
9O-1Z10-0250-0176-4	200	304	30
9O-1Z10-0250-0176-5	200	304	30
9O-1Z10-0250-0176-6	200	304	30
9O-1Z20-0282-0291	212	352	40
9O-1Z16-0283-0590	214	356.5	56
9O-1Z20-0308-0298	234	403.5	55
9O-1Z20-0308-0298-1	234	403.5	55
9O-1Z16-0310-0976	235	379	55
9O-1Z14-0280-0138	240	320	35
9O-1Z10-0280-0423	250	310	25
9O-1Z10-0295-0972-1	250	340	29
9O-1Z14-0305-0173	250	360	40
9O-1Z14-0305-0115	250	365	37
9O-1Z20-0344-1075	250	430	64
9O-1Z18-0300-1097	255	390	42
9O-1Z22-0337-0416	280	389	55
9O-1Z20-0461-0606	280	560	75
9O-1Z25-0384-0246	300	455	85
9O-1Z14-0384-86	300	460	60
9O-1Z25-0384-18	300	460	85
9O-1Z25-0384-0102	300	460	85
9O-1Z25-0384-0403 S	300	460	85
9O-1Z14-0384-86-1	300	500	60
9O-1Z18-0368-0811	330	400	35
9O-1Z14-0405-0137	335	475	45
9O-1Z14-0405-0155	335	475	45
9O-1Z30-0461-28	340	550	90
9O-1Z30-0461-0821 S	340	550	90
9O-1Z30-0461-0806	340	580	86
9O-1Z14-0414-0575	344	484	56
9O-1Z14-0405-0147	345	478	42
9O-1Z14-0405-0148	345	478	42
9O-1Z20-0400-0777	360	440	40
9O-1Z25-0435-0722	390	480	45
9O-1Z20-0548-0927	430	642	56
9O-1Z45-0550-1363	448.5	645	91.5
9O-1Z14-0530-0154	460	600	45
9O-1Z16-0548-0338	470	626	50
9O-1Z30-0678-1037	570	786	91.5
9O-1Z40-0708-0820	596.9	787.4	76.2
9O-1Z30-0766-38-1	640	868	97
9O-1Z30-0823-0131	715	935	100
9O-1Z30-0823-0242	717	979	100
9O-1Z10-0787-0262	734	844	40
9O-1Z10-0787-0199	742	832	40
9O-1Z14-0839-0123	760	950	56
9O-1Z12-0222-0440-1	140	300	36
9O-1Z14-0222-0440	140	300	39
9O-1Z10-0216-0177	160	266	30
9O-1Z14-0254-0168	180	332	42
9O-1Z10-0250-0176	200	304	30
9O-1Z16-0384-0219	304	465	50
9O-1Z30-0461-28-1	340	550	90
9O-1Z30-0461-28-2	340	550	90
9O-1Z30-0561-0432	435	698.5	76
9O-1Z20-0344-0395	250	438	63
9O-1Z25-0384-0403S	300	460	85
9O-1Z20-0550-0424	500	600	40

Series 2

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	H [mm]	H2 [mm]
XSU140414	344	484	56	28	460	24	14	368	24	14	44.5	44.5
XSU140544	474	614	56	38	590	32	14	498	32	14	44.5	44.5
XSU140644	574	714	56	44	690	36	14	598	36	14	44.5	44.5
XSU140744	674	814	56	52	790	40	14	698	40	14	44.5	44.5
XSU140844	774	914	56	60	890	40	14	798	40	14	44.5	44.5
XU050077	40	112	22	1.4	97	6	6.6	56	6	M8	21	21
XU050077-RR	40	112	22	1.4	97	6	6.6	56	6	M8	21	21
XU060094	57	140	26	2.4	120	6	9	70	6	M8	25	25
XU060094-RR	57	140	26	2.4	120	6	9	70	6	M8	25	25
XU060111	76.2	145.79	15.87	1.2	133.1	8	6.9	88.9	8	6.9	15.87	15.87
XU060111-A	76.2	145.79	15.87	1.2	133.1	8	6.9	88.9	8	6.9	15.87	13
XU080120	69	170	30	4	148	6	9	90	6	M8	30	30
XU080149	101.6	196.85	22.22	3.6	177.8	16	6.9	115.8	16	6.9	22.22	22.22
XU080149-RR	101.6	196.85	22.22	3.6	177.8	16	6.9	115.8	16	6.9	22.22	22.22
XU120179	124.5	234	35	7	214	12	11	144.5	12	11	30	30
XU120179-RR	124.5	234	35	7	214	12	11	144.5	12	11	30	30
XU120179-ZT	124.5	234	35	7	214	12	11	144.5	12	11	30	30
XU120222	140	300	36	12	270	12	M16	170	12	18	30	30
XU120222-RR	140	300	36	12	270	12	M16	170	12	18	30	30
XU120222-ZT	140	300	36	12	270	12	M16	170	12	18	30	30
XU160260	191	329	46	16	305	20	14	215	20	14	41	41
XU160260-ZT	191	329	46	16	305	20	14	215	20	14	41	41
XU080264	215.9	311	25.4	6.9	295.3	12	8.7	231.8	12	8.7	25.4	25.4
XU160405	336	474	46	25	450	30	14	360	30	14	41	41
XU160405-RR	336	474	46	25	450	30	14	360	30	14	41	41
XU160405-ZT	336	474	46	25	450	30	14	360	30	14	41	41
XU080430	380	480	26	12	462	20	9	398	20	M10	26	26
XU300515	384	646	86	115	598	18	26	432	18	26	79	79

Bearing No.	d[mm]	D[mm]	T[mm]
XSU140414	344	484	56
XSU140544	474	614	56
XSU140644	574	714	56
XSU140744	674	814	56
XSU140844	774	914	56
XU050077	40	112	22
XU050077-RR	40	112	22
XU060094	57	140	26
XU060094-RR	57	140	26
XU060111	76.2	145.79	15.87
XU060111-A	76.2	145.79	15.87
XU080120	69	170	30
XU080149	101.6	196.85	22.22
XU080149-RR	101.6	196.85	22.22
XU120179	124.5	234	35
XU120179-RR	124.5	234	35
XU120179-ZT	124.5	234	35
XU120222	140	300	36
XU120222-RR	140	300	36
XU120222-ZT	140	300	36
XU160260	191	329	46
XU160260-ZT	191	329	46
XU080264	215.9	311	25.4
XU160405	336	474	46
XU160405-RR	336	474	46
XU160405-ZT	336	474	46
XU080430	380	480	26
XU300515	384	646	86

Series 3

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	H1 [mm]	H2 [mm]
08 0220 05	140	300	52	16	270	12	18	170	12	18	44	44
08 0270 04	190	350	52	21	320	16	18	220	16	18	44	44
08 0307 00	234	403.5	55	26	358	24	13	259	（28-1）	13	47	45
08 0340 04	240	440	60	38	400	18	22	280	(18-1)	22	53	53
08 0405 05	336	474	46	25	450	30	14	360	30	14	41	41
08 0400 00	305	500	75	54	466	30	18	336	(30-1)	18	63	63
08 0475 08	383	589	75	65	540	36	16	410	(36-1)	16	60	63
08 0574 08	479	700	77	90	640	36	18	508	(36-1)	18	64	64
08 0785 00	573	816	90	135	753	18	22	604	18	22	73	70
08 0823 08	717	979	100	270	893	36	22	753	(36-1)	22	79	82
08022005	140	300	52	16	270	12	18	170	12	18	44	44
08027004	190	350	52	21	320	16	18	220	16	18	44	44
08030700	234	403.5	55	26	358	24	13	259	（28-1）	13	47	45
08034004	240	440	60	38	400	18	22	280	(18-1)	22	53	53
08040505	336	474	46	25	450	30	14	360	30	14	41	41
08040000	305	500	75	54	466	30	18	336	(30-1)	18	63	63
08047508	383	589	75	65	540	36	16	410	(36-1)	16	60	63
08057408	479	700	77	90	640	36	18	508	(36-1)	18	64	64
08078500	573	816	90	135	753	18	22	604	18	22	73	70
08082308	717	979	100	270	893	36	22	753	(36-1)	22	79	82

Bearing No.	d[mm]	D[mm]	T[mm]
08 0220 05	140	300	52
08 0270 04	190	350	52
08 0307 00	234	403.5	55
08 0340 04	240	440	60
08 0405 05	336	474	46
08 0400 00	305	500	75
08 0475 08	383	589	75
08 0574 08	479	700	77
08 0785 00	573	816	90
08 0823 08	717	979	100
08022005	140	300	52
08027004	190	350	52
08030700	234	403.5	55
08034004	240	440	60
08040505	336	474	46
08040000	305	500	75
08047508	383	589	75
08057408	479	700	77
08078500	573	816	90
08082308	717	979	100

Series 4

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	H1 [mm]	H2 [mm]
RKS.160.14.0414	344	486	56	28	460	24	14	368	24	14	44.5	44.5
RKS.160.14.0544	474	616	56	38	590	32	14	498	32	14	44.5	44.5
RKS.160.14.0644	574	716	56	44	690	36	14	598	36	14	44.5	44.5
RKS.160.14.0744	674	816	56	52	790	40	14	698	40	14	44.5	44.5
RKS.160.14.0844	774	916	56	60	890	40	14	798	40	14	44.5	44.5
RKS.921155203001	233	403.5	55	25	358	24	13	259	28	13	37	45
RKS.121405202001	378	589.5	75	64	540	36	16	410	36	16	40	58
RKS.121395101002	477	695	77	84	640	36	18	508	36	18	42	57
RKS.122295101002	571	816	90	125	753	36	22	604	36	22	65	67
RKS.223475101001	715	979	100	195	893	36	22	753	36	22	67	84

Bearing No.	d[mm]	D[mm]	T[mm]
RKS.160.14.0414	344	486	56
RKS.160.14.0544	474	616	56
RKS.160.14.0644	574	716	56
RKS.160.14.0744	674	816	56
RKS.160.14.0844	774	916	56
RKS.921155203001	233	403.5	55
RKS.121405202001	378	589.5	75
RKS.121395101002	477	695	77
RKS.122295101002	571	816	90
RKS.223475101001	715	979	100

Series 5

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	H1 [mm]	H2 [mm]
SD.403.18.15.D.1-R	235	403.5	55	24	358	24	13	259	28-1	13	43	45
SD.562.18.15.D.1-R	418	562	60	44	538	30	14	440	30	14	50	50
SD.589.18.15.D.1-R	384	589.5	75	58	540	36	16	410	36-1	16	60	58
SD.695.18.15.D.1-R	480	695	77	75	640	36	18	508	36-1	18	64	57
SD.500.25.15.D.1-R	306	500	75	52	466	30	18	336	30-1	18	63	63
SD.816.25.15.D.1-R	574	816	90	120	753	18	22	604	18	22	73	67
SD.864.25.15.D.3-R	678	864	82	109	800	24	M16	706	24	18	73	68
SD.979.30.15.D.2-R	718	979	100	180	893	18	M20	753	18	22	79	82

Bearing No.	d[mm]	D[mm]	T[mm]
SD.403.18.15.D.1-R	235	403.5	55
SD.562.18.15.D.1-R	418	562	60
SD.589.18.15.D.1-R	384	589.5	75
SD.695.18.15.D.1-R	480	695	77
SD.500.25.15.D.1-R	306	500	75
SD.816.25.15.D.1-R	574	816	90
SD.864.25.15.D.3-R	678	864	82
SD.979.30.15.D.2-R	718	979	100

Series 6

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	H1 [mm]	H2 [mm]
79764	320	550	85	85.6	515	12	17	365	8	18	75	75
797/600G2	600	900	125	246	848	30	26	690	29	M24	110	105
797/670	670	907	85	170	870	12	M16	730	8	18	75	75
797/700G	700	1000	140	370	940	24	M20	770	24	22	120	130

Bearing No.	d[mm]	D[mm]	T[mm]
79764	320	550	85
797/600G2	600	900	125
797/670	670	907	85
797/700G	700	1000	140

Series 7

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	H1 [mm]	H2 [mm]
110.25.500	398	602	75	80	566	20	18	434	20	18	500	65	65
110.25.560	458	662	75	90	626	20	18	494	20	18	560	65	65
110.25.630	528	732	75	100	696	24	18	564	24	18	630	65	65
110.25.710	608	812	75	110	776	24	18	644	24	18	710	65	65
110.28.800	678	922	82	170	878	30	22	722	30	22	800	72	72

Bearing No.	d[mm]	D[mm]	T[mm]
110.25.500	398	602	75
110.25.560	458	662	75
110.25.630	528	732	75
110.25.710	608	812	75
110.28.800	678	922	82

Series 8

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	H1 [mm]	H2 [mm]
V18S079	233	379	55	23	358	24	M12	259	28-1	M12	－	－
V25S099	230	400	68	34	375	24-1	M14	255	24	M14	－	－
V18S077	234	403.5	55	24	358	24	M12	259	28-1	M12	－	－
V25S070	219	450	72	55	390	16	M14	254	20-1	M14	－	－
V25S084	305	500	75	50	466	30	M16	336	30-1	M16	－	－
V30S027	340	550	90	79	515	20	M20	380	22-1	M20	－	－
V18S080	385	562	60	50	538	30	M12	440	30	M12	－	－
V18S074	383	589.5	75	58	540	36	M14	410	36-1	M14	－	－
V18S082	383	589.5	75	58	540	36	M14	410	36-1	M14	－	－
V25S069	382	595	85	85	540	36	M16	410	36-1	M16	－	－
V25S004	382	595	85	80	540	18	M16	410	18	M20	－	－
V25S090	479	671	77	75	640	36	M20	508	36-1	M20	－	－
V30S026	434	698.5	86	126	644.5	18	M18	473	24	M24	－	－
V25S019	546	750	82	105	720	20	M16	605	20	M16	－	－
V25S085	571	816	90	140	753	18	M20	604	18	M20	－	－
V25S055	571	816	90	125	753	36	M20	604	36-1	M20	－	－
V25S110	571	816	90	145	753	9	M20	604	9	M20	－	－
V25S104	670	864	82	125	800	24	M16	706	24	M16	－	－
V25S065	670	864	82	125	800	24	M16	706	24	M16	－	－
V30S018	718	979	100	205	893	18	M20	753	18	M20	－	－
V30S029	718	979	100	210	893	36	M20	753	36	M20	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
V18S079	233	379	55
V25S099	230	400	68
V18S077	234	403.5	55
V25S070	219	450	72
V25S084	305	500	75
V30S027	340	550	90
V18S080	385	562	60
V18S074	383	589.5	75
V18S082	383	589.5	75
V25S069	382	595	85
V25S004	382	595	85
V25S090	479	671	77
V30S026	434	698.5	86
V25S019	546	750	82
V25S085	571	816	90
V25S055	571	816	90
V25S110	571	816	90
V25S104	670	864	82
V25S065	670	864	82
V30S018	718	979	100
V30S029	718	979	100

Series 9

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	H1 [mm]	H2 [mm]
XU.10.0675V	570	783	91,5	120	754	18	21	605	18	21	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
XU.10.0675V	570	783	91,5

50mm-1000mm

Series 1

Series 2

Series 3

Series 4

Series 5

Series 6

Series 7

Series 8

Series 9

Contact Information
