50mm-1000mm Four point ball slewing bearing Metric External

Four point contact ball slewing ring bearing
Metric
External Gear

50mm-1000mm

Series 1

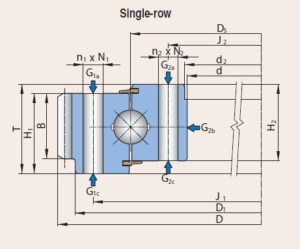

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
E.1.032-400	150	318	55	17	275	12	13	175	12	13	–	310.5	4.5	69	37	43	47
E.1.034-400	179	342	42	15	300	12	13.5	210	12	13.5	–	336	3	112	30	35	37
E.1.040-200	235	403.5	55	23	358	24	13	259	28	13	–	396	4.5	88	37	43	46
E.1.051-200	344	503.3	56	30	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
E.1.060-200	382	595	65	58	540	18	17	410	18	17	–	585	5	117	50	55	55
E.1.060-201	382	589.5	75	60	540	18	16.5	410	18	16.5	–	580.5	4.5	129	32	60	60
E.1.086-200	678	864	65	80	810	24	17	706	24	17	–	852	6	142	55	55	55
E.1.097-200	766	972	70	106	912	36	17	796	26	17	–	960	6	160	58	60	60
E.1.064-200	474	640.3	56	41	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
061.20.0414.500.01.1503	342	504	56	31	455	20	M12	368	24	13.5	20	495	5	99	45.5	45.5	45.5
061.20.0544.500.01.1503	472	640.8	56	43	585	28	M12	498	32	13.5	20	630	6	105	45.5	45.5	45.5
061.20.0644.500.01.1503	572	742.8	56	52	685	32	M12	598	36	13.5	20	732	6	122	45.5	45.5	45.5
061.20.0744.500.01.1503	672	838.8	56	59	785	36	M12	698	40	13.5	20	828	6	138	45.5	45.5	45.5
061.20.0844.500.01.1503	772	950.4	56	71	885	36	M12	798	40	13.5	20	936	8	117	45.5	45.5	45.5
061.20.0414.575.01.1403	343,5	504	56	31	455	20	M12	368	24	13.5	20	495	5	99	45.5	45.5	45.5
061.20.0544.575.01.1403	473,5	640.8	56	43	585	28	M12	498	32	13.5	20	630	6	105	45.5	45.5	45.5
061.20.0644.575.01.1403	573,5	742.8	56	52	685	32	M12	598	36	13.5	20	732	6	122	45.5	45.5	45.5
061.20.0744.575.01.1403	673,5	838.8	56	59	785	36	M12	698	40	13.5	20	828	6	138	45.5	45.5	45.5
061.20.0844.575.01.1403	773,5	950.4	56	71	885	36	M12	798	40	13.5	20	936	8	117	45.5	45.5	45.5
061.25.0855.500.11.1503	755	997,2	80	141	916	28	M20	795	28	22	40	981	9	109	71	71	54
061.25.0855.575.11.1403	757	997,2	80	141	916	28	M20	795	28	22	40	981	9	109	71	71	54
061.25.0764.103.11.1504	670	862,8	82	98	800	24	M16	706	24	17.5	24	852	6	142	56	65	61
061.25.0764.106.21.1504	670	862,8	82	98	800	24	M16	706	24	17.5	24	852	6	142	56	65	61
061.20.0400.100.11.1503	325	499	55	35	448	16	13.5	352	16	13.5	-	485	5	97	46	46	46
061.20.0400.101.21.1503	325	499	55	35	448	16	13.5	352	16	13.5	-	485	5	97	46	46	46
061.20.0450.100.11.1503	369	554	55	39	500	16	15.5	400	16	15.5	-	540	5	108	46	46	46
061.20.0450.101.21.1503	369	554	55	39	500	16	15.5	400	16	15.5	-	540	5	108	46	46	46
061.20.0560.100.11.1503	479	670,8	55	53	610	20	15.5	510	20	15.5	-	654	6	109	46	46	46
061.20.0560.101.21.1503	479	670,8	55	53	610	20	15.5	510	20	15.5	-	654	6	109	46	46	46
061.20.0630.100.11.1503	543	742,8	55	61	682	20	17.5	578	20	17.5	-	726	6	121	46	46	46
061.20.0630.101.21.1503	543	742,8	55	61	682	20	17.5	578	20	17.5	-	726	6	121	46	46	46
061.20.0710.100.11.1503	623	820,8	55	67	762	24	17.5	658	24	17.5	-	804	6	134	46	46	46
061.20.0710.101.21.1503	623	820,8	55	67	762	24	17.5	658	24	17.5	-	804	6	134	46	46	46
061.25.0764.600.11.1503	671	886,8	63	95	823	24	17.5	706	24	17.5	-	870	6	145	54	54	54
061.25.0764.601.21.1503	671	886,8	63	95	823	24	17.5	706	24	17.5	-	870	6	145	54	54	54

Bearing No.	d[mm]	D[mm]	T[mm]
E.1.032-400	150	318	55
E.1.034-400	179	342	42
E.1.040-200	235	403.5	55
E.1.051-200	344	503.3	56
E.1.060-200	382	595	65
E.1.060-201	382	589.5	75
E.1.086-200	678	864	65
E.1.097-200	766	972	70
E.1.064-200	474	640.3	56
061.20.0414.500.01.1503	342	504	56
061.20.0544.500.01.1503	472	640.8	56
061.20.0644.500.01.1503	572	742.8	56
061.20.0744.500.01.1503	672	838.8	56
061.20.0844.500.01.1503	772	950.4	56
061.20.0414.575.01.1403	343,5	504	56
061.20.0544.575.01.1403	473,5	640.8	56
061.20.0644.575.01.1403	573,5	742.8	56
061.20.0744.575.01.1403	673,5	838.8	56
061.20.0844.575.01.1403	773,5	950.4	56
061.25.0855.500.11.1503	755	997.2	80
061.25.0855.575.11.1403	757	997.2	80
061.25.0764.103.11.1504	670	862.8	82
061.25.0764.106.21.1504	670	862.8	82
061.20.0400.100.11.1503	325	499	55
061.20.0400.101.21.1503	325	499	55
061.20.0450.100.11.1503	369	554	55
061.20.0450.101.21.1503	369	554	55
061.20.0560.100.11.1503	479	670.8	55
061.20.0560.101.21.1503	479	670.8	55
061.20.0630.100.11.1503	543	742.8	55
061.20.0630.101.21.1503	543	742.8	55
061.20.0710.100.11.1503	623	820.8	55
061.20.0710.101.21.1503	623	820.8	55
061.25.0764.600.11.1503	671	886.8	63
061.25.0764.601.21.1503	671	886.8	63

Series 2

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
9E-1B14-0179-0624-1	124.5	244	35	7.5	214	24	11	144.5	(20-1)	11	－	－	2	120	28	30	30
9E-1B14-0188-1029	135	259.36	35	7.5	222	16	M10	154	16	M10	－	－	4	62	26	30	30
9E-1B16-0188-0815	135	258	35	7.5	222	16	M10	154	16	M10	－	－	3	84	26	30	30
9E-1B20-0222-0718	145	312.06	50	17	270	8	5/8-11 UNC	175	(16-2)	5/8-11 UNC	－	－	DP5/7	60	44	44	44
9E-1B20-0223-0287	145	312	50	16.5	270	16	5/8-11 UNC	175	(16-1)	5/8-11 UNC	－	－	DP5/7	60	44	44	44
9E-1B20-0223-1140	145	316	50	16.5	270	16	M14	175	(16-1)	M14	－	－	4	77	44	44	44
9E-1B17-0235-0182	171	318.6	40	13	275	12	13	195	12	13	－	－	4	78	35	35	35
9E-1B16-0258-0996	179	342	42	16	300	24	13	210	(24-1)	M12	－	－	3	112	30	35	37
9E-1B20-0288-1072	207.9	373.1	50	22.5	335	16	5/8-11 UNC	240	18	5/8-11 UNC	－	－	DP5/7	72	43.9	43.9	43.9
9E-1B20-0287-0983	210	373	40.1	19.5	335	16	14.3	240	(20-1)	14.3	－	－	DP5/7	72	38.1	38.1	38.1
9E-1B20-0289-0674-2	210	373	50	20	335	32	5/8-11 UNC	240	20	5/8-11 UNC	－	－	DP5/7	72	38	44	44
9E-1B20-0289-0674	210	373	50	21	335	16	5/8-11 UNC	240	20	5/8-11 UNC	－	－	DP5/7	72	38	44	44
9E-1B15-0282-1231	230	350	45	14.5	315.7	18	M10	248.3	18	M10	－	－	3.5	98	40	40	40
9E-1B20-0307-0733	234	403.5	55	23.5	358	24	13	259	20	13	－	－	DP5/7	78	40	45	43
9E-1B22-0308-1397	235	403.5	55	23	358	30	13	259	(28-1)	13	－	－	4.5	88	37	43	46
9E-1B22-0308-0443	235	403.5	55	23.5	358	30	13	259	(28-1)	13	－	－	5	79	42	46	46
9E-1B20-0309-0549	235	403.5	55	24	358	24	13	259	(28-1)	13	－	－	4.5	88	37	43	46
9E-1B22-0343-1167	263.5	434	50	27	390	18	5/8-11 UNC	295	(24-1)	5/8-11 UNC	－	－	DP5/7	84	43.9	43.9	43.9
9E-1B22-0344-0396	263.5	434	50	27	390	18	5/8-11 UNC	295	(24-1)	5/8-11 UNC	－	－	DP5/7	84	44	44	44
9E-1B20-0343-0667	264.9	434	50.8	28	390	18	14	295	24	14	－	－	DP5/7	84	44.5	44.5	44.5
9E-1B22-0343-0768	264.9	434	50.8	27	390	18	14	295	24	14	－	－	DP5/7	84	44.5	44.5	44.5
9E-1B20-0345-1153	265	432.3	50	24.5	390	18	17	295	24	17	－	－	3	143	38	43	43
9E-1B20-0345-0286	265	433.5	50	25.5	390	18	17	295	24	5/8-11 UNC	－	－	DP5	84	43	43	43
9E-1B20-0345-0273	265	433.5	50	25.5	390	18	5/8-11 UNC	295	24	5/8-11 UNC	－	－	DP5/7	84	43	43	43
9E-1B20-0343-0762	265	433.5	57	28	390	18	5/8-11 UNC	295	24	5/8-11 UNC	－	－	DP5/7	84	44	51	43
9E-1B20-0345-0311	265	434	50	28.5	390	8	1/2-13 UNC	295	8	14	－	－	DP5/7	84	44	44	44
9E-1B20-0411-1161	304	505.5	56	37.5	457.2	24	M12	333.5	(24-1)	17.5	－	－	DP4	78	46	46	46
9E-1B25-0401-0519	305	535	75	58	466	18	20	336	18	20	－	－	8	65	55	63	63
9E-1B25-0422-0966	323.7	520.3	54	46	479.4	20	16.3	365.1	20	16.3	－	－	DP5/7	101	52.3	52.3	52.3
9E-1B25-0422-0285	323.7	520.3	54	46	479.4	20	5/8-11 UNC	365.1	20	5/8-11 UNC	－	－	DP5/7	101	52.3	52.3	52.3
9E-1B25-0422-0627	323.7	537.2	57.2	47	479.4	18	3/4-10 UNC	365.1	16	20.7	－	－	DP4	83	50.8	50.8	50.8
9E-1B25-0422-0761	323.8	520.3	54	44	479.4	24	5/8-11 UNC	358.8	(20-1)	3/4-10 UNC	－	－	DP5/7	101	50.3	50.3	52.3
9E-1B25-0422-0989	323.9	520.3	57.2	45	479.4	20	5/8-11 UNC	365.1	20	5/8-11 UNC	－	－	DP5/7	101	50.8	50.8	50.8
9E-1B25-0422-0779	324	520.3	54	46	479.4	20	16.3	365.1	20	5/8-11 UNC	－	－	DP5/7	101	52.3	52.3	52.3
9E-1B25-0422-0816	324.4	520.3	60.5	44.5	479.4	20	5/8-11 UNC	365.1	20	3/4-16 UNF	－	－	DP5/7	101	52.3	52.3	52.3
9E-1B45-0452-0742	326.5	600.7	87.6	106	539.7	18	20.6	365.1	(24-1)	20.6	－	－	DP4/5	93	82	82	82
9E-1B45-0452-0509	327.2	600.7	96.8	108.5	539.7	18	3/4-10 UNC	365.1	(24-1)	20.6	－	－	DP4	93	87.4	87.4	87.4
9E-1B45-0452-0509-1	327.2	600.7	96.8	117	539.7	24	3/4-10 UNC	365.1	(24-1)	3/4-10 UNC	－	－	DP4	93	87.4	87.4	87.4
9E-1B45-0453-1132	327.2	600.7	87.4	114.5	539.7	18	3/4-16 UNF	365.1	(24-1)	3/4-16 UNF	－	－	DP4	93	82.6	82.6	82.6
9E-1B35-0445-1057	330.2	584.2	88.9	88.5	517.5	18	20	371.5	(24-1)	20	－	－	DP4	90	79.5	79.5	79.5
9E-1B22-0462-0709	362	581.66	73	69	523.9	20	20	403.2	(30-1)	20	－	－	DP4	90	70	70	54
9E-1B16-0451-1212	380	530	48	30	496	18	M12	406	18	M12	－	－	3	175	39	39	39
9E-1B25-0475-1345	382	589.5	75	61	540	18	16	410	18	16	－	－	4.5	129	40	60	60
9E-1B25-0486-1063	384	606.9	63.5	64	546.1	20	3/4-10 UNC	422.3	(24-1)	20.5	－	－	DP4	94	55.4	55.4	55.4
9E-1B35-0508-1227	390	654	85	98	582	30	20	432	(30-1)	20	－	－	8	80	60	73	73
9E-1B30-0507-0548	392	654	85	88	582	30	20	432	(30-1)	20	－	－	8	80	60	73	66
9E-1B32-0521-0926	412.8	654.1	88.9	103.5	590.6	20	3/4-10 UNC	447.7	24	20.5	－	－	DP4	101	85.7	85.7	73
9E-1B25-0537-1196	417	688.8	72	90.5	605	30	M24	469	(30-1)	26	－	－	6	112	63	63	59
9E-1B25-0505-1368	420	610	63	54	560	16	16.5	450	16	16.5	－	－	5	120	55	55	55
9E-1B45-0557-1184	422.1	724.7	98	160	644.7	32	1-8 UNC	468.3	(32-1)	1-8 UNC	－	－	DP3	84	92.2	92.2	92.2
9E-1B45-0559-0897	431	721.4	119	170	644.7	24	20	473	28	20	－	－	DP4	112	98	98	98
9E-1B30-0533-0947	431.8	657.9	87.4	92	600.1	24	3/4-10 UNC	466.7	24	21	－	－	DP4	102	77.7	77.7	65
9E-1B40-0559-0457	431.8	721.36	87	138	644.7	24	20	473	28	20	－	－	DP4	112	82	82	82
9E-1B32-0548-1110	451	671	97.5	94.5	606.4	48	16.5	489	36	16.5	－	－	DP4	104	70	80	80
9E-1B25-0559-0964-1	465.1	667.7	57.1	63.5	622.3	18	3/4-10 UNC	495.3	18	3/4-10 UNC	－	－	DP5/7	130	50.8	54.1	54.1
9E-1B25-0559-0964-2	465.1	667.7	57.1	63.5	622.3	36	3/4-10 UNC	495.3	(36-1)	3/4-10 UNC	－	－	DP5/7	130	50.8	54.1	54.1
9E-1B25-0569-1193	468.9	683.3	70	80	627.4	36	3/4-16 UNF	511.2	(36-1)	3/4-16 UNF	－	－	DP4/5	106	67	67	54
9E-1B20-0545-1247	474	640.3	56	41.5	585	28	M12	498	32	M12	－	－	6	105	44.5	44.5	44.5
9E-1B25-0584-1365	477.8	708.7	82.6	100	647.7	24	3/4-10 UNC	520.7	24	3/4-10 UNC	－	－	DP4	110	73.2	73.2	65
9E-1B32-0574-0576-1	479	695	77	77	640	36	18	508	(36-1)	18	－	－	5	137	42	64	64
9E-1B25-0574-0924	479	695	77	81.5	640	18	M20	508	18	M20	－	－	5	137	42	64	64
9E-1B40-0613-0632	482.6	759.1	92	144	695.3	36	3/4-10 UNC	523.9	(30-1)	23.8	－	－	DP3.5	103	75.2	82.6	82.6
9E-1B45-0609-0651	485.7	759	92	148	695.3	30	3/4-10 UNC	523.9	(30-1)	3/4-10 UNC	－	－	DP3.5	103	82.6	82.6	82.6
9E-1B20-0613-0717	529	732	63	70	669	24	M16	559	24	17.5	－	－	6	120	53	53	53
9E-1B20-0641-0571	534.1	740.4	56	63	692.2	15	1/2-13 UNC	562.1	18	17.5	－	－	DP4	115	46	46	46
9E-1B25-0640-0150	545	765.4	68	84	700	24	M16	580	24	17.5	－	－	8	92	59	59	53
9E-1B32-0678-0430	552.45	816	123.9	167	753	36	20.5	604	(36-1)	20.5	－	－	6	132	82.5	92	92
9E-1B20-0644-0208	556	742.3	53.5	51	685	44	M12	595	44	13.5	－	－	6	122	44.5	44.5	44.5
9E-1B30-0679-0868	558.8	817.1	95.3	301	749.3	20	24	607.1	24	24	－	－	DP3.5	111	73	78.1	75.3
9E-1B40-0691-1149	558.8	849.4	84	156.5	768.4	28	3/4-10 UNC	606.4	28	20.5	－	－	DP2.5	82	76.2	76.2	76.2
9E-1B30-0685-0677	577	829.9	68	112	753	24	22	617	24	22	－	－	8	102	61	61	61
9E-1B30-0725-0900	619.3	867.9	104.9	168	796.9	36	3/4-10 UNC	654	(36-1)	3/4-10 UNC	－	－	DP3.5	118	85.9	85.9	88.9
9E-1B20-0741-0999	635	849.4	55.9	75.5	787.4	30	1/2-13 UNC	673.1	30	1/2-13 UNC	－	－	DP2.5	82	45.7	45.7	45.7
9E-1B32-0762-0609	654	892.8	74.7	137	831.9	30	3/4-10 UNC	692.2	30	3/4-10 UNC	－	－	DP4/5	139	65	65	65
9E-1B25-0762-0998	666.8	869.7	101.6	138	800.1	30	3/4-10 UNC	704.9	30	3/4-10 UNC	－	－	DP2.5	84	89	89	82.6
9E-1B25-0762-0321	667	888	69	107	819	32	M16	703	32	17.5	－	－	8	108	60	60	57
9E-1B30-0772-0664	676.4	892.8	79.5	122	835	30	17	708	36	17	－	－	DP4/5	139	71.4	71.4	71.4
9E-1B25-0765-1347	679	863	82	97	800	24	M16	706	24	M16	－	－	6	142	60	68	65
9E-1B25-0812-1249	715	952	76	128	870	32	M16	754	32	M16	－	－	10	92	60	67	62
9E-1B35-0823-1175	715	979	100	173.5	893	36	22	753	36	22	－	－	10	94	67	83	84
9E-1B35-0823-0933	715	979	94	152.5	893	36	22	753	36	22	－	－	10	94	74	74	74
9E-1B45-0854-0545	717.6	981.7	125	253	908	24	1-8 UNC	762	(30-1)	28.6	－	－	DP4	153	83	115.06	95.25
9E-1B45-0854-0343-1	717.55	981.71	125	250	908	36	1-8 UNC	762	(36-1)	1-8 UNC	－	－	DP4/5	153	83	115	95.25
9E-1B20-0163-0626	101.6	238.8	38	9	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0163-0607	101.6	238.8	49	10	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0163-0547	101.6	238.8	49	10	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0163-0744-A05	101.6	239	56	11	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B14-0179-0624	124.5	244	35	8	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B13-0181-1089	125	244	25	5.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0899	144.8	312.1	50	18	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0223-0593	145	314.2	50	17.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0540	145	316.6	50	18	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0282	145	316.6	50	18	270	16	5/8-11 UNC	175	15	5/8-11 UNC	－	－	DP5	61	44	44	44
9E-1B20-0223-0720-A01	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0720-A02	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0720-A03	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0720-A04	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0720-A05	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0720-A06	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0720-A07	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0720-A08	145	316.6	50	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0226-1371-D15	145	322.3	83	27.6	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0226-1372-H15	145	322.3	83	29.2	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0794-D01	145	342.4	84	32	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0223-0794-D04	145	342.4	84	32	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B14-0289-0787	172	354	45	19.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B14-0289-0787-1	172	354	45	19.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B16-0254-1107	179	342	42	16.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B16-0254-1107-1	179	342	42	16.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B16-0260-0973	179	349	47	19	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B16-0260-0973-1	179	349	47	19	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B16-0254-1370	180	342	42	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0260-0786	190	348	45	18	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0278-1048	195	373	56	25	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0278-1048-1	195	373	56	24.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0287-0499	210	373	40	18.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0287-0442	210	373	40.1	19.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0287-0659	210	373	40.1	19.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0287-0659-1	210	373	40.1	19.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0287-0659-2	210	373	40.1	19.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0289-0674-1	210	373	50	21	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0289-0763	210	373	50	21	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0310-1346-B09	235	402.1	58	27.8	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0311-0917	235	403.5	55	24.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0311-0917-1	235	403.5	55	24.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0338-1006	260	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0343-0592	265	437.8	50	26.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0345-0202	265	437.3	50	30	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0345-0202-1	265	437.3	50	25.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0345-0280	265	437.3	50	29	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0345-0492	265	437.3	50	25.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0541	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0698	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A01	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A02	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A03	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A04	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A05	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A06	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A07	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0719-A08	265	437.3	50	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0741-1	265	437.5	50	37	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0741-4	265	437.5	50	37	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0345-0281	265	439	50	30	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0977-H01	265	469	84	50.3	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-0977-H04	265	469	84	50.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0343-1298	265.9	434	40.1	23	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0374-0731	291.3	464.5	40.1	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0374-0731-1	291.3	464.5	40.1	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0402-1003	304	505.5	55.9	40	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0414-0707	304	505.5	56	31	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0411-0982	304	505.5	56	32	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0411-0982-1	304	505.5	56	32	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0419-0398	319	530.2	71.4	68	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0420-0508-1	319	530.2	71.4	70	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B40-0453-0949	320.5	600.7	104.9	121	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0453-1360	320.5	607.1	87.4	115	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0603	322.3	520.3	54	44	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0422-0867	322.6	520.3	52.4	45.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0422-0354	323.7	520.3	54	46	479.4	20	5/8-11 UNC	365.1	20	5/8-11 UNC	－	－	DP5/7	101	52.3	52.3	52.3
9E-1B25-0422-0481-1	323.9	520.1	54.1	46	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0421-0869	323.9	520.2	55.6	45	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0421-0869-1	323.9	520.2	55.6	45	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0422-0594	323.9	518.7	56	46	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0618	323.9	520.3	54	44	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0419-0940	323.9	520.3	54	44	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0453-1213	323.9	609.6	95.2	115.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0516	324	527.8	60	48	479.4	20	M16	365	20	M16	－	－	DP5	103	51	51	51
9E-1B22-0422-0732-A01	324	527.8	60	45	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0732-A02	324	527.8	60	45	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0732-A03	324	527.8	60	45	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0732-A04	324	527.8	60	45	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0923-D01	324	552	83	74.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0422-0923-D15	324	552	83	74.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0453-0505	327.2	600.7	87.38	114.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0453-0505-1	327.2	600.7	87.38	114.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0425-0910-H09	330	531.8	88	67	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0425-0930-H11	330	531.8	88	67	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B29-0500-90	340	629.5	55	74.6	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0500-90-1	340	629.5	55	79	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B17-0451-0925	359.2	550.2	50.6	44.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0464-0602	361.9	581.66	73	69	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0474-0723	382	595	65	63	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0474-0523	382	593	65	62	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0475-0470	383	589.5	75	58.5	540	36	16	410	35	16	－	－	DP4.5	129	52	60	63
9E-1B13-0418-0886	386	483.7	40	16	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B35-0508-1230	390	654	85	94	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B14-0422-1050	392	492.2	41	12.7	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B14-0422-1050-1	392	492.2	41	12.7	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-1065	412.8	643.5	95.3	38.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-1120	412.8	651.5	88.9	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-0469	412.8	651.5	88.9	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-0469-1	412.8	651.5	88.9	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-1155	412.8	651.5	88.9	104	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-0746	412.8	654	88.9	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-0746-1	412.8	654	88.9	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0519-0486	412.8	654	88.9	113	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0521-1099	412.8	654.1	88.9	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B30-0520-0500	413	654	89	108	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0543-0875	428.6	638.8	56.3	57.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B35-0560-0668	428.8	759.1	92.2	173	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0572-0956	429.3	721.4	104.9	159.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0559-0465	431.8	721.4	87.38	138	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0559-0386	431.8	721.4	88.9	141.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B21-0541-0598	434	642	56	42	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B21-0525-1157	434.1	638.8	55.9	55.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0525-0894	434.1	638.8	55.9	53	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0561-0955	435.1	721.4	87.4	130	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0559-0348	435.1	721.4	87.4	145	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0559-0348-1	435.1	721.4	87.4	145	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B40-0559-1004	435.5	721.4	87.4	139	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B14-0472-0984	442	541.6	40	13.7	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0560-1056	450.9	693.8	71.4	91.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0559-0964	465.1	667.7	57.1	63.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0560-1005	466.6	667.7	57.2	64	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0569-0740	468	683.26	70	80	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0574-0576	479	695	77	77	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0584-0896	479.6	708.7	82.6	97	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0614-0453	479.6	766.2	88.4	150	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0614-0800	479.6	766.3	88	150	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0614-1226	479.6	766.3	96.8	152.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0614-0520	479.6	766.4	88.9	150	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0614-0520-1	479.6	766.4	88.9	150	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0614-1152	479.6	766.4	88.9	150	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0613-1084	479.6	766.6	88.9	142	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0613-1084-1	479.6	766.6	88.9	142	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B40-0613-0948	482.6	759.1	91.9	143.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B40-0613-0632-1	482.6	759.1	92	143	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B35-0617-1002	482.6	780	93.6	147.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B14-0537-1104	494	604.7	54	29.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B30-0612-1356-SR10	504	740	80	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0629-0431	526	804	101	235	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0620-1091-HR01	535	730	42.5	48.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B22-0676-0701	587.5	784.5	55.6	75	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0705-0662	606.6	823	68	93	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0705-0529	606.6	823	68.3	106	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B38-0749-0526	609.6	918.7	79.3	167	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B38-0749-0527	609.6	918.7	90.4	184	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B38-0749-0739	609.6	918.7	90.4	184	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B35-0749-0965	609.6	918.7	90.4	187	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B35-0749-0965-1	609.6	918.7	90.4	187	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B30-0727-0967	616	860.6	88.9	148	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0729-1011	616	860.7	88.9	144.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0727-0935	616	860.7	88.9	151	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0727-0939	616	860.7	88.9	152.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0725-1064	619.3	860.7	92.2	133	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0737-0803	628.7	883.9	98.6	170	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0733-0895	634	835.7	55.9	70.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0744-0448	634	838.8	56	53.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0744-0568	634	838.8	56	70.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0744-0568-1	634	838.8	56	70.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0744-0568-2	634	838.8	56	70.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0762-0676	654	899.2	75	127	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0762-0846	667	888	69	107	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B25-0832-1312	690	938	76	140	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0850-0747	708.2	981.7	125.5	257	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0857-1051	714.2	987.2	125.5	270	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0857-0336	714.3	981.7	125.5	259	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0857-0336-1	714.3	981.7	125.5	259	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0857-0347	714.3	981.7	125.5	265	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B45-0857-0407	714.4	981.7	125.4	272	908.05	20	7/8-14 UNC	762	24	7/8-14 UNC	－	－	DP4/5	153	88.9	122.25	98.55
9E-1B45-0854-0343	717.6	981.7	125	253	908.05	24	1-8 UNC	762	29	28.575	－	－	DP4/5	153	83.06	115.06	95.25
9E-1B25-0812-1248	724	952	76	113	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0844-0585	734	944.9	55.9	70	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0844-0585-1	734	944.9	55.9	70	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B35-0854-0663	739.7	994.4	79.8	344	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0868-0705	749.3	984.25	98.6	170	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B32-0868-0705-1	749.3	981.7	98.6	170	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B16-0825-1061B04	755	915	52	62.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9E-1B20-0221-0493	145	316.58	50	16.5	270	16	5/8-11 UNC	175	16	5/8-11 UNC	－	－	DP5	60	44	44	44
9E-1B20-0223-0201	145	316.6	50	16.5	270	16	5/8-11 UNC	175	15	5/8-11 UNC	－	－	DP5	61	44	44	44
9E-1B20-0343-0311	265	433.9	50	28.5	390	9	1/2-13 UNC	295	8	14	－	－	DP5/7	84	44	44	44
9E-1B20-0343-0492	265	437.34	50	25.5	390	18	5/8-11 UNC	295	24	5/8-11 UNC	－	－	DP5	85	44	44	44
9E-1B25-0422-0477	323.7	537.21	57.15	47	479.425	18	3/4-10 UNC	365.1	16	20.65	－	－	DP4	83	50.8	50.8	50.8
9E-1B25-0422-0481	323.85	520.14	54.1	46	479.425	20	5/8-11 UNC	365.125	20	5/8-11 UNC	－	－	DP5/7	101	52.3	52.3	52.3
9E-1B45-0572-0522	428.78	721.36	98.6	166	644.525	24	3/4-10 UNC	473.075	23	24	－	－	DP4	112	82.55	98.55	87.38
9E-1B40-0559-0390	431.8	721.36	88.9	141	644.525	18	20	473.075	23	20.6	－	－	DP4	112	81	81	81

Bearing No.	d[mm]	D[mm]	T[mm]
9E-1B14-0179-0624-1	124.5	244	35
9E-1B14-0188-1029	135	259.36	35
9E-1B16-0188-0815	135	258	35
9E-1B20-0222-0718	145	312.06	50
9E-1B20-0223-0287	145	312	50
9E-1B20-0223-1140	145	316	50
9E-1B17-0235-0182	171	318.6	40
9E-1B16-0258-0996	179	342	42
9E-1B20-0288-1072	207.9	373.1	50
9E-1B20-0287-0983	210	373	40.1
9E-1B20-0289-0674-2	210	373	50
9E-1B20-0289-0674	210	373	50
9E-1B15-0282-1231	230	350	45
9E-1B20-0307-0733	234	403.5	55
9E-1B22-0308-1397	235	403.5	55
9E-1B22-0308-0443	235	403.5	55
9E-1B20-0309-0549	235	403.5	55
9E-1B22-0343-1167	263.5	434	50
9E-1B22-0344-0396	263.5	434	50
9E-1B20-0343-0667	264.9	434	50.8
9E-1B22-0343-0768	264.9	434	50.8
9E-1B20-0345-1153	265	432.3	50
9E-1B20-0345-0286	265	433.5	50
9E-1B20-0345-0273	265	433.5	50
9E-1B20-0343-0762	265	433.5	57
9E-1B20-0345-0311	265	434	50
9E-1B20-0411-1161	304	505.5	56
9E-1B25-0401-0519	305	535	75
9E-1B25-0422-0966	323.7	520.3	54
9E-1B25-0422-0285	323.7	520.3	54
9E-1B25-0422-0627	323.7	537.2	57.2
9E-1B25-0422-0761	323.8	520.3	54
9E-1B25-0422-0989	323.9	520.3	57.2
9E-1B25-0422-0779	324	520.3	54
9E-1B25-0422-0816	324.4	520.3	60.5
9E-1B45-0452-0742	326.5	600.7	87.6
9E-1B45-0452-0509	327.2	600.7	96.8
9E-1B45-0452-0509-1	327.2	600.7	96.8
9E-1B45-0453-1132	327.2	600.7	87.4
9E-1B35-0445-1057	330.2	584.2	88.9
9E-1B22-0462-0709	362	581.66	73
9E-1B16-0451-1212	380	530	48
9E-1B25-0475-1345	382	589.5	75
9E-1B25-0486-1063	384	606.9	63.5
9E-1B35-0508-1227	390	654	85
9E-1B30-0507-0548	392	654	85
9E-1B32-0521-0926	412.8	654.1	88.9
9E-1B25-0537-1196	417	688.8	72
9E-1B25-0505-1368	420	610	63
9E-1B45-0557-1184	422.1	724.7	98
9E-1B45-0559-0897	431	721.4	119
9E-1B30-0533-0947	431.8	657.9	87.4
9E-1B40-0559-0457	431.8	721.36	87
9E-1B32-0548-1110	451	671	97.5
9E-1B25-0559-0964-1	465.1	667.7	57.1
9E-1B25-0559-0964-2	465.1	667.7	57.1
9E-1B25-0569-1193	468.9	683.3	70
9E-1B20-0545-1247	474	640.3	56
9E-1B25-0584-1365	477.8	708.7	82.6
9E-1B32-0574-0576-1	479	695	77
9E-1B25-0574-0924	479	695	77
9E-1B40-0613-0632	482.6	759.1	92
9E-1B45-0609-0651	485.7	759	92
9E-1B20-0613-0717	529	732	63
9E-1B20-0641-0571	534.1	740.4	56
9E-1B25-0640-0150	545	765.4	68
9E-1B32-0678-0430	552.45	816	123.9
9E-1B20-0644-0208	556	742.3	53.5
9E-1B30-0679-0868	558.8	817.1	95.3
9E-1B40-0691-1149	558.8	849.4	84
9E-1B30-0685-0677	577	829.9	68
9E-1B30-0725-0900	619.3	867.9	104.9
9E-1B20-0741-0999	635	849.4	55.9
9E-1B32-0762-0609	654	892.8	74.7
9E-1B25-0762-0998	666.8	869.7	101.6
9E-1B25-0762-0321	667	888	69
9E-1B30-0772-0664	676.4	892.8	79.5
9E-1B25-0765-1347	679	863	82
9E-1B25-0812-1249	715	952	76
9E-1B35-0823-1175	715	979	100
9E-1B35-0823-0933	715	979	94
9E-1B45-0854-0545	717.6	981.7	125
9E-1B45-0854-0343-1	717.55	981.71	125
9E-1B20-0163-0626	101.6	238.8	38
9E-1B22-0163-0607	101.6	238.8	49
9E-1B22-0163-0547	101.6	238.8	49
9E-1B20-0163-0744-A05	101.6	239	56
9E-1B14-0179-0624	124.5	244	35
9E-1B13-0181-1089	125	244	25
9E-1B20-0223-0899	144.8	312.1	50
9E-1B22-0223-0593	145	314.2	50
9E-1B20-0223-0540	145	316.6	50
9E-1B20-0223-0282	145	316.6	50
9E-1B20-0223-0720-A01	145	316.6	50
9E-1B20-0223-0720-A02	145	316.6	50
9E-1B20-0223-0720-A03	145	316.6	50
9E-1B20-0223-0720-A04	145	316.6	50
9E-1B20-0223-0720-A05	145	316.6	50
9E-1B20-0223-0720-A06	145	316.6	50
9E-1B20-0223-0720-A07	145	316.6	50
9E-1B20-0223-0720-A08	145	316.6	50
9E-1B22-0226-1371-D15	145	322.3	83
9E-1B22-0226-1372-H15	145	322.3	83
9E-1B20-0223-0794-D01	145	342.4	84
9E-1B20-0223-0794-D04	145	342.4	84
9E-1B14-0289-0787	172	354	45
9E-1B14-0289-0787-1	172	354	45
9E-1B16-0254-1107	179	342	42
9E-1B16-0254-1107-1	179	342	42
9E-1B16-0260-0973	179	349	47
9E-1B16-0260-0973-1	179	349	47
9E-1B16-0254-1370	180	342	42
9E-1B20-0260-0786	190	348	45
9E-1B25-0278-1048	195	373	56
9E-1B25-0278-1048-1	195	373	56
9E-1B20-0287-0499	210	373	40
9E-1B20-0287-0442	210	373	40.1
9E-1B20-0287-0659	210	373	40.1
9E-1B20-0287-0659-1	210	373	40.1
9E-1B20-0287-0659-2	210	373	40.1
9E-1B20-0289-0674-1	210	373	50
9E-1B20-0289-0763	210	373	50
9E-1B20-0310-1346-B09	235	402.1	58
9E-1B22-0311-0917	235	403.5	55
9E-1B22-0311-0917-1	235	403.5	55
9E-1B20-0338-1006	260	437.3	50
9E-1B22-0343-0592	265	437.8	50
9E-1B20-0345-0202	265	437.3	50
9E-1B20-0345-0202-1	265	437.3	50
9E-1B20-0345-0280	265	437.3	50
9E-1B20-0345-0492	265	437.3	50
9E-1B20-0343-0541	265	437.3	50
9E-1B20-0343-0698	265	437.3	50
9E-1B20-0343-0719-A01	265	437.3	50
9E-1B20-0343-0719-A02	265	437.3	50
9E-1B20-0343-0719-A03	265	437.3	50
9E-1B20-0343-0719-A04	265	437.3	50
9E-1B20-0343-0719-A05	265	437.3	50
9E-1B20-0343-0719-A06	265	437.3	50
9E-1B20-0343-0719-A07	265	437.3	50
9E-1B20-0343-0719-A08	265	437.3	50
9E-1B20-0343-0741-1	265	437.5	50
9E-1B20-0343-0741-4	265	437.5	50
9E-1B20-0345-0281	265	439	50
9E-1B20-0343-0977-H01	265	469	84
9E-1B20-0343-0977-H04	265	469	84
9E-1B20-0343-1298	265.9	434	40.1
9E-1B22-0374-0731	291.3	464.5	40.1
9E-1B22-0374-0731-1	291.3	464.5	40.1
9E-1B22-0402-1003	304	505.5	55.9
9E-1B22-0414-0707	304	505.5	56
9E-1B20-0411-0982	304	505.5	56
9E-1B20-0411-0982-1	304	505.5	56
9E-1B32-0419-0398	319	530.2	71.4
9E-1B32-0420-0508-1	319	530.2	71.4
9E-1B40-0453-0949	320.5	600.7	104.9
9E-1B45-0453-1360	320.5	607.1	87.4
9E-1B22-0422-0603	322.3	520.3	54
9E-1B25-0422-0867	322.6	520.3	52.4
9E-1B25-0422-0354	323.7	520.3	54
9E-1B25-0422-0481-1	323.9	520.1	54.1
9E-1B25-0421-0869	323.9	520.2	55.6
9E-1B25-0421-0869-1	323.9	520.2	55.6
9E-1B25-0422-0594	323.9	518.7	56
9E-1B22-0422-0618	323.9	520.3	54
9E-1B22-0419-0940	323.9	520.3	54
9E-1B45-0453-1213	323.9	609.6	95.2
9E-1B22-0422-0516	324	527.8	60
9E-1B22-0422-0732-A01	324	527.8	60
9E-1B22-0422-0732-A02	324	527.8	60
9E-1B22-0422-0732-A03	324	527.8	60
9E-1B22-0422-0732-A04	324	527.8	60
9E-1B22-0422-0923-D01	324	552	83
9E-1B22-0422-0923-D15	324	552	83
9E-1B45-0453-0505	327.2	600.7	87.38
9E-1B45-0453-0505-1	327.2	600.7	87.38
9E-1B22-0425-0910-H09	330	531.8	88
9E-1B22-0425-0930-H11	330	531.8	88
9E-1B29-0500-90	340	629.5	55
9E-1B25-0500-90-1	340	629.5	55
9E-1B17-0451-0925	359.2	550.2	50.6
9E-1B22-0464-0602	361.9	581.66	73
9E-1B25-0474-0723	382	595	65
9E-1B25-0474-0523	382	593	65
9E-1B32-0475-0470	383	589.5	75
9E-1B13-0418-0886	386	483.7	40
9E-1B35-0508-1230	390	654	85
9E-1B14-0422-1050	392	492.2	41
9E-1B14-0422-1050-1	392	492.2	41
9E-1B32-0521-1065	412.8	643.5	95.3
9E-1B32-0521-1120	412.8	651.5	88.9
9E-1B32-0521-0469	412.8	651.5	88.9
9E-1B32-0521-0469-1	412.8	651.5	88.9
9E-1B32-0521-1155	412.8	651.5	88.9
9E-1B32-0521-0746	412.8	654	88.9
9E-1B32-0521-0746-1	412.8	654	88.9
9E-1B32-0519-0486	412.8	654	88.9
9E-1B32-0521-1099	412.8	654.1	88.9
9E-1B30-0520-0500	413	654	89
9E-1B22-0543-0875	428.6	638.8	56.3
9E-1B35-0560-0668	428.8	759.1	92.2
9E-1B45-0572-0956	429.3	721.4	104.9
9E-1B45-0559-0465	431.8	721.4	87.38
9E-1B45-0559-0386	431.8	721.4	88.9
9E-1B21-0541-0598	434	642	56
9E-1B21-0525-1157	434.1	638.8	55.9
9E-1B20-0525-0894	434.1	638.8	55.9
9E-1B45-0561-0955	435.1	721.4	87.4
9E-1B45-0559-0348	435.1	721.4	87.4
9E-1B45-0559-0348-1	435.1	721.4	87.4
9E-1B40-0559-1004	435.5	721.4	87.4
9E-1B14-0472-0984	442	541.6	40
9E-1B25-0560-1056	450.9	693.8	71.4
9E-1B25-0559-0964	465.1	667.7	57.1
9E-1B25-0560-1005	466.6	667.7	57.2
9E-1B25-0569-0740	468	683.26	70
9E-1B32-0574-0576	479	695	77
9E-1B25-0584-0896	479.6	708.7	82.6
9E-1B45-0614-0453	479.6	766.2	88.4
9E-1B45-0614-0800	479.6	766.3	88
9E-1B45-0614-1226	479.6	766.3	96.8
9E-1B45-0614-0520	479.6	766.4	88.9
9E-1B45-0614-0520-1	479.6	766.4	88.9
9E-1B45-0614-1152	479.6	766.4	88.9
9E-1B45-0613-1084	479.6	766.6	88.9
9E-1B45-0613-1084-1	479.6	766.6	88.9
9E-1B40-0613-0948	482.6	759.1	91.9
9E-1B40-0613-0632-1	482.6	759.1	92
9E-1B35-0617-1002	482.6	780	93.6
9E-1B14-0537-1104	494	604.7	54
9E-1B30-0612-1356-SR10	504	740	80
9E-1B20-0629-0431	526	804	101
9E-1B20-0620-1091-HR01	535	730	42.5
9E-1B22-0676-0701	587.5	784.5	55.6
9E-1B25-0705-0662	606.6	823	68
9E-1B25-0705-0529	606.6	823	68.3
9E-1B38-0749-0526	609.6	918.7	79.3
9E-1B38-0749-0527	609.6	918.7	90.4
9E-1B38-0749-0739	609.6	918.7	90.4
9E-1B35-0749-0965	609.6	918.7	90.4
9E-1B35-0749-0965-1	609.6	918.7	90.4
9E-1B30-0727-0967	616	860.6	88.9
9E-1B32-0729-1011	616	860.7	88.9
9E-1B32-0727-0935	616	860.7	88.9
9E-1B32-0727-0939	616	860.7	88.9
9E-1B32-0725-1064	619.3	860.7	92.2
9E-1B32-0737-0803	628.7	883.9	98.6
9E-1B20-0733-0895	634	835.7	55.9
9E-1B20-0744-0448	634	838.8	56
9E-1B20-0744-0568	634	838.8	56
9E-1B20-0744-0568-1	634	838.8	56
9E-1B20-0744-0568-2	634	838.8	56
9E-1B32-0762-0676	654	899.2	75
9E-1B25-0762-0846	667	888	69
9E-1B25-0832-1312	690	938	76
9E-1B45-0850-0747	708.2	981.7	125.5
9E-1B45-0857-1051	714.2	987.2	125.5
9E-1B45-0857-0336	714.3	981.7	125.5
9E-1B45-0857-0336-1	714.3	981.7	125.5
9E-1B45-0857-0347	714.3	981.7	125.5
9E-1B45-0857-0407	714.4	981.7	125.4
9E-1B45-0854-0343	717.6	981.7	125
9E-1B25-0812-1248	724	952	76
9E-1B20-0844-0585	734	944.9	55.9
9E-1B20-0844-0585-1	734	944.9	55.9
9E-1B35-0854-0663	739.7	994.4	79.8
9E-1B32-0868-0705	749.3	984.25	98.6
9E-1B32-0868-0705-1	749.3	981.7	98.6
9E-1B16-0825-1061B04	755	915	52
9E-1B20-0221-0493	145	316.58	50
9E-1B20-0223-0201	145	316.6	50
9E-1B20-0343-0311	265	433.9	50
9E-1B20-0343-0492	265	437.34	50
9E-1B25-0422-0477	323.7	537.21	57.15
9E-1B25-0422-0481	323.85	520.14	54.1
9E-1B45-0572-0522	428.78	721.36	98.6
9E-1B40-0559-0390	431.8	721.36	88.9

Series 3

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
VSA200414-N	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
VSA200414-N-RL0	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
VSA200414-N-RL1	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
VSA200414-N-VSP	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
VSA200414-N-ZT	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
VSA200414-N-VSP-ZT	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
VSA200414-N-ZT-RL1	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
VSA200544-N	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA200544-N-VSP	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA200544-N-ZT	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA200544-V-VSP	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA200544-N-VSP-ZT	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA200544-N-ZT-RL2	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA200544-N-ZT-RL3	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA 200544 N ZT_RL1	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
VSA200644-N	572	742.3	56	52	685	32	M12	598	36	14	20	732	6	122	44.5	44.5	44.5
VSA200644-N-RL1	572	742.3	56	52	685	32	M12	598	36	14	20	732	6	122	44.5	44.5	44.5
VSA200644-N-RL2	572	742.3	56	52	685	32	M12	598	36	14	20	732	6	122	44.5	44.5	44.5
VSA200644-N-ZT	572	742.3	56	52	685	32	M12	598	36	14	20	732	6	122	44.5	44.5	44.5
VSA200644-N-VSP-ZT	572	742.3	56	52	685	32	M12	598	36	14	20	732	6	122	44.5	44.5	44.5
VSA200744-N	672	838.1	56	59	785	36	M12	698	40	14	20	828	6	138	44.5	44.5	44.5
VSA200744-N-RL1	672	838.1	56	59	785	36	M12	698	40	14	20	828	6	138	44.5	44.5	44.5
VSA200744-N-VSP	672	838.1	56	59	785	36	M12	698	40	14	20	828	6	138	44.5	44.5	44.5
VSA200744-N-ZT	672	838.1	56	59	785	36	M12	698	40	14	20	828	6	138	44.5	44.5	44.5
VSA200744-N-VSP-ZT	672	838.1	56	59	785	36	M12	698	40	14	20	828	6	138	44.5	44.5	44.5
VSA200744-N-ZT-RL2	672	838.1	56	59	785	36	M12	698	40	14	20	828	6	138	44.5	44.5	44.5
VSA200844-N	772	950.1	56	71	885	36	M12	798	40	14	20	936	8	117	44.5	44.5	44.5
VSA200844-N-VSP	772	950.1	56	71	885	36	M12	798	40	14	20	936	8	117	44.5	44.5	44.5
VSA200844-N-VSP-ZT	772	950.1	56	71	885	36	M12	798	40	14	20	936	8	117	44.5	44.5	44.5
VSA200844-N-ZT-RL1	772	950.1	56	71	885	36	M12	798	40	14	20	936	8	117	44.5	44.5	44.5
VSA200844-N-ZT-RL2	772	950.1	56	71	885	36	M12	798	40	14	20	936	8	117	44.5	44.5	44.5
VSA200844-N-ZT-RL3	772	950.1	56	71	885	36	M12	798	40	14	20	936	8	117	44.5	44.5	44.5
VSA250755-N	655	898	80	128	816	24	M20	695	24	22	40	882	9	98	71	71	54
VSA250755-N-ZT	655	898	80	128	816	24	M20	695	24	22	40	882	9	98	71	71	54
VSA250855-N	755	997	80	145	916	28	M20	795	28	22	40	981	9	109	71	71	54
VSA250855-N-RR	755	997	80	145	916	28	M20	795	28	22	40	981	9	109	71	71	54
VSA250855-N-ZT	755	997	80	145	916	28	M20	795	28	22	40	981	9	109	71	71	54
VA140188-V	135	259,36	35	7,5	222	16	M10	154	16	M10	20	248	4	62	26	26	30
VA140188-H	135	259,36	35	7,5	222	16	M10	154	16	M10	20	248	4	62	26	26	30
VA140188-V-VSP	135	259,36	35	7,5	222	16	M10	154	16	M10	20	248	4	62	26	26	30
VA160235-N	171	318,6	40	13	275	12	13	195	12	13	－	312	4	78	35	35	35
VA160235-N-ZT	171	318,6	40	13	275	12	13	195	12	13	－	312	4	78	35	35	35
VA160302-N	238	384	32	14	343	20	M12	262	20	M12	20	376	4	94	30	30	30
VA250309-N	235	408,4	60	29,5	359	24	13	259	24	13	－	400	5	80	52.5	52.5	52.5

Bearing No.	d[mm]	D[mm]	T[mm]
VSA200414-N	342	503.3	56
VSA200414-N-RL0	342	503.3	56
VSA200414-N-RL1	342	503.3	56
VSA200414-N-VSP	342	503.3	56
VSA200414-N-ZT	342	503.3	56
VSA200414-N-VSP-ZT	342	503.3	56
VSA200414-N-ZT-RL1	342	503.3	56
VSA200544-N	472	640.3	56
VSA200544-N-VSP	472	640.3	56
VSA200544-N-ZT	472	640.3	56
VSA200544-V-VSP	472	640.3	56
VSA200544-N-VSP-ZT	472	640.3	56
VSA200544-N-ZT-RL2	472	640.3	56
VSA200544-N-ZT-RL3	472	640.3	56
VSA 200544 N ZT_RL1	472	640.3	56
VSA200644-N	572	742.3	56
VSA200644-N-RL1	572	742.3	56
VSA200644-N-RL2	572	742.3	56
VSA200644-N-ZT	572	742.3	56
VSA200644-N-VSP-ZT	572	742.3	56
VSA200744-N	672	838.1	56
VSA200744-N-RL1	672	838.1	56
VSA200744-N-VSP	672	838.1	56
VSA200744-N-ZT	672	838.1	56
VSA200744-N-VSP-ZT	672	838.1	56
VSA200744-N-ZT-RL2	672	838.1	56
VSA200844-N	772	950.1	56
VSA200844-N-VSP	772	950.1	56
VSA200844-N-VSP-ZT	772	950.1	56
VSA200844-N-ZT-RL1	772	950.1	56
VSA200844-N-ZT-RL2	772	950.1	56
VSA200844-N-ZT-RL3	772	950.1	56
VSA250755-N	655	898	80
VSA250755-N-ZT	655	898	80
VSA250855-N	755	997	80
VSA250855-N-RR	755	997	80
VSA250855-N-ZT	755	997	80
VA140188-V	135	259,36	35
VA140188-H	135	259,36	35
VA140188-V-VSP	135	259,36	35
VA160235-N	171	318,6	40
VA160235-N-ZT	171	318,6	40
VA160302-N	238	384	32
VA250309-N	235	408,4	60

Series 4

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
01 0181 02	125	244	25	6	214	24	11	144.5	(20-1)	11	－	240	2	120	20	25	25
01 0235 00	169	318	45	12	275	20	13.5	195	(20-1)	M12	－	312	3	104	30	37	34
01 0289 06	210	379	45	20	335	24	13.5	240	(24-1)	13.5	－	372	4	92	40	40	40
01 0342 00	265	440	50	28	390	16	17.5	295	16	17.5	－	432	4.5	95	44	44	44
01 0422 01	323	529	54	46	476	20	17.5	368	20	17.5	－	520	5	103	50	50	50
01 0555 01	455	689	74	89	620	30	17.5	490	(30-1)	17.5	－	678	6	112	60	64	64
01 0626 00	516	774	82	120	692	24	22	560	24	22	－	760	8	94	72	72	66
01 0765 01	679	863	82	103	800	24	M16	706	24	17.5/M16	25	852	6	142	60	68	65
31 0411 01	342	505	56	33	455	20	M12	368	24	14	20	495	5	99	46	46	46
31 0541 01	472	640	56	45	585	28	M12	498	32	14	20	630	6	105	46	46	46
31 0641 01	572	742	56	56	685	32	M12	598	36	14	20	732	6	122	46	46	46
31 0741 01	672	840	56	61	785	36	M12	698	40	14	20	828	6	133	46	46	46
31 0841 01	772	950	56	74	885	36	M12	798	40	14	20	936	8	117	46	46	46
01018102	125	244	25	6	214	24	11	144.5	(20-1)	11	－	240	2	120	20	25	25
01023500	169	318	45	12	275	20	13.5	195	(20-1)	M12	－	312	3	104	30	37	34
01028906	210	379	45	20	335	24	13.5	240	(24-1)	13.5	－	372	4	92	40	40	40
01034200	265	440	50	28	390	16	17.5	295	16	17.5	－	432	4.5	95	44	44	44
01042201	323	529	54	46	476	20	17.5	368	20	17.5	－	520	5	103	50	50	50
01055501	455	689	74	89	620	30	17.5	490	(30-1)	17.5	－	678	6	112	60	64	64
01062600	516	774	82	120	692	24	22	560	24	22	－	760	8	94	72	72	66
01076501	679	863	82	103	800	24	M16	706	24	17.5/M16	25	852	6	142	60	68	65
31041101	342	505	56	33	455	20	M12	368	24	14	20	495	5	99	46	46	46
31054101	472	640	56	45	585	28	M12	498	32	14	20	630	6	105	46	46	46
31064101	572	742	56	56	685	32	M12	598	36	14	20	732	6	122	46	46	46
31074101	672	840	56	61	785	36	M12	698	40	14	20	828	6	133	46	46	46
31084101	772	950	56	74	885	36	M12	798	40	14	20	936	8	117	46	46	46

Bearing No.	d[mm]	D[mm]	T[mm]
01 0181 02	125	244	25
01 0235 00	169	318	45
01 0289 06	210	379	45
01 0342 00	265	440	50
01 0422 01	323	529	54
01 0555 01	455	689	74
01 0626 00	516	774	82
01 0765 01	679	863	82
31 0411 01	342	505	56
31 0541 01	472	640	56
31 0641 01	572	742	56
31 0741 01	672	840	56
31 0841 01	772	950	56
01018102	125	244	25
01023500	169	318	45
01028906	210	379	45
01034200	265	440	50
01042201	323	529	54
01055501	455	689	74
01062600	516	774	82
01076501	679	863	82
31041101	342	505	56
31054101	472	640	56
31064101	572	742	56
31074101	672	840	56
31084101	772	950	56

Series 5

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
217DBS201y	217	330	35	10	298	12	9	233	12	M8	20	324	3	108	23	30	31
200DBS202y	200	380	58	25	330	16	M12	230	15	14	30	370	5	74	43	53	48
200DBS206y	200	380	58	26	330	8	14	230	8	14	－	370	5	74	43	53	48
200DBS262y	200	380	58	25	330	16	M12	230	15	14	30	370	5	74	43	53	48
220DBS201y	220	400	58	27	350	16	M14	250	15	14	－	390	5	78	43	53	48
210DBS203y	210	408	62	31	350	9	M16	248	15	20	40	396	6	66	45	53	46
225DBS202y	225	415	58	30	360	7	M16	260	15	17.5	40	405	5	81	45	53	46
238DBS201y	238	456	74	46	394.5	11	M16	275	19	22	35	444	6	74	56	64	56
240DBS204y	240	456	68.5	42	395	10	M16	275	19	22	40	444	6	74	56	64	52
260DBS203y	260	460	80	47	405	14	16.5	295	17	17	－	450	5	90	60	75	64
260DBS209y	260	460	80	47	405	14	17	295	17	17	－	450	5	90	60	75	64
260DBS269y	260	460	80	47	405	20	M16	295	17	17	30	450	5	90	60	75	64
260DBS205y	260	468	80	49	405	14	16.5	295	17	17	－	456	6	76	60	75	64
260DBS208y	260	468	80	49	405	18	16.5	295	17	17	－	456	6	76	60	75	64
295DBS201y	295	522	110	86	462	24	M16	330	19	22	40	510	6	85	60	70	90
300DBS202y	300	522	73	55	460	11	M18	335	23	22	40	510	6	85	60	68	53
300DBS208y	300	522	70	57	456	16	M18	336	18	19	35	510	6	85	50	57	60
308DBS204y	308	522	73	56	460	11	M18	340	23	19.5	40	510	6	85	60	68	53
308DBS205y	308	522	73	55	460	16	M18	340	15	M20	30	510	6	85	60	68	53
308DBS206y	308	522	73	56	460	12	M18	340	12	M20	30	510	6	85	60	68	53
310DBS201y	310	528	80	62	462	12	16.5	345	23	17	－	516	6	86	62	75	66
310DBS211y	310	530	70	60	470	20	M16	350	18	M16	30	520	5	104	59.5	69.5	60
310DBS205y	310	539	70	61	470	20	M16	350	10	17	40	528	5.5	96	60	70	60
336DBS201y	336	558	73	59	496	10	M18	371	25	22	40	546	6	91	57	65	53
336DBS204y	336	558	73	59	496	14	M18	371	25	22	40	546	6	91	57	65	53
336DBS206y	336	558	73	59	496	10	M18	371	25	22	40	546	6	91	57	65	53
336DBS207y	336	558	73	59	496	12	M18	371	25	22	40	546	6	91	57	65	53
336DBS209y	336	558	73	59	496	10	M20	371	25	22	33	546	6	91	57	65	53
336DBS261y	336	558	73	59	496	24	M18	371	23	22	40	546	6	91	57	65	53
400DBS203y	400	642	65	75	580	24	M12	450	22	18	20	630	6	105	45	55	55
506DBS201y	506	731.5	76	95	660	48	M16	540	18	M16	40	721	5.5	131	63	76	63
505DBS201y	505	732	70	89	660	48	M16	540	28	M16	40	720	6	120	50	60	60
505DBS205y	505	732	56	72	660	48	18	540	17	M16	－	720	6	120	48	56	48
505DBS206y	505	732	56	74	660	48	18	540	35	M16	－	720	6	120	48	56	48
529DBS205y	529	732	63	72	669	24	M16	559	30	M16	35	720	6	120	52.5	62.5	53
529DBS201y	529	732	63	72	669*	24	M16	559	24	M16	－	720	6	120	52.5	62.5	53
576DBS201y	576	735	70	90	666	20	M16	531	19	22	35	721	7	103	60	70	60
496DBS202y	496	735	70	90	666	12	M16	536	12	20	30	721	7	103	60	70	60
510DBS201y	510	750	80	100	680	17	20	550	23	24	－	738	6	123	67	80	60
510DBS202y	510	750	95	118	680	17	21	550	23	24	－	738	6	123	67	83	73
510DBS203y	510	750	95	120	680	17	M20	550	23	24	42	738	6	123	67	83	73
544DBS202y	544	750	80	91	688	18	M16	752	18	M16	30	738	6	123	65	80	65
600DBS212y	600	798	60	77	740	24	M16	636	21	M16	25	786	6	131	50	60	49
620DBS205y	620	840	85	118	780	10	18	660	10	18	－	828	6	138	65	80	65
615DBS201y	615	872	80	137	788	24	M20	650	29	M20	45	856	8	107	65	75	70
675DBS202y	675	888	80	119	822	24	M24	706	24	M18	45	876	6	146	70	80	70
660DBS201y	660	889	90	147	824	26	M16	705	32	M16	30	875	7	125	65	75	80
685DBS261y	685	889	56	79	824	26	18	720	32	M20	38	875	7	125	48	56	48
728DBS201y	728	824	56	76	858	24	M16	760	30	18	35	910	7	130	46	56	44
728DBS203y	728	824	56	75	858	24	M16	760	30	18	35	910	7	130	46	56	44
772DBS201y	772	852	56	71	885	36	M12	798	40	13.5	20	936	8	117	45.5	56	45.5
715DBS209y	715	976	85	166	893	30	M22	753	35	M22	45	960	8	120	70	80	75
720DBS219y	720	976	85	160	893	30	M20	753	30	M22	45	960	8	120	70	85	75
570DBS203y	570	980	70	205	840	19	22	620	20	M20	40	960	10	96	57	67	60
680DBS201y	680	980	104	239	893	24	M20	717	27	M20	50	960	10	96	94	104	94
720DBS267y	720	980	85	168	893	32	18	753	30	18	－	960	10	96	75	85	75

Bearing No.	d[mm]	D[mm]	T[mm]
217DBS201y	217	330	35
200DBS202y	200	380	58
200DBS206y	200	380	58
200DBS262y	200	380	58
220DBS201y	220	400	58
210DBS203y	210	408	62
225DBS202y	225	415	58
238DBS201y	238	456	74
240DBS204y	240	456	68.5
260DBS203y	260	460	80
260DBS209y	260	460	80
260DBS269y	260	460	80
260DBS205y	260	468	80
260DBS208y	260	468	80
295DBS201y	295	522	110
300DBS202y	300	522	73
300DBS208y	300	522	70
308DBS204y	308	522	73
308DBS205y	308	522	73
308DBS206y	308	522	73
310DBS201y	310	528	80
310DBS211y	310	530	70
310DBS205y	310	539	70
336DBS201y	336	558	73
336DBS204y	336	558	73
336DBS206y	336	558	73
336DBS207y	336	558	73
336DBS209y	336	558	73
336DBS261y	336	558	73
400DBS203y	400	642	65
506DBS201y	506	731.5	76
505DBS201y	505	732	70
505DBS205y	505	732	56
505DBS206y	505	732	56
529DBS205y	529	732	63
529DBS201y	529	732	63
576DBS201y	576	735	70
496DBS202y	496	735	70
510DBS201y	510	750	80
510DBS202y	510	750	95
510DBS203y	510	750	95
544DBS202y	544	750	80
600DBS212y	600	798	60
620DBS205y	620	840	85
615DBS201y	615	872	80
675DBS202y	675	888	80
660DBS201y	660	889	90
685DBS261y	685	889	56
728DBS201y	728	824	56
728DBS203y	728	824	56
772DBS201y	772	852	56
715DBS209y	715	976	85
720DBS219y	720	976	85
570DBS203y	570	980	70
680DBS201y	680	980	104
720DBS267y	720	980	85

Series 6

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
11-16 0100/1-08100	40	180	35	5	140	6	M10	60	6	11	－	172	4	43	30	30	30
11-16 0200/1-08110	140	280	35	9	240	12	M10	160	12	11	－	272	4	68	30	30	30
11-16 0300/1-08120	240	380	35	14	340	20	M10	260	20	11	－	372	4	93	30	30	30
11-16 0400/1-08130	340	480	35	18	440	24	M10	360	24	11	－	472	4	118	30	30	30
11-16 0500/1-08140	440	580	35	22	540	28	M10	460	28	11	－	572	4	143	30	30	30
11-16 0100/1-08103	40	180	35	5	140	6	M10	60	6	11	－	172	4	43	30	30	30
11-16 0200/1-08113	140	280	35	9	240	12	M10	160	12	11	－	272	4	68	30	30	30
11-16 0300/1-08123	240	380	35	14	340	20	M10	260	20	11	－	372	4	93	30	30	30
11-16 0400/1-08133	340	480	35	18	440	24	M10	360	24	11	－	472	4	118	30	30	30
11-16 0500/1-08143	440	580	35	22	540	28	M10	460	28	11	－	572	4	143	30	30	30
11-20 0311/1-02102	242	404	56	23	355	20	M12	268	20	14	－	395	5	79	44	44	44
11-20 0411/1-02112	342	504	56	32	455	20	M12	368	24	14	－	495	5	99	44	44	44
11-20 0541/1-02122	472	640.8	56	43	585	28	M12	498	32	14	－	630	6	105	44	44	44
11-20 0641/1-02132	572	742.8	56	52	685	32	M12	598	36	14	－	732	6	122	44	44	44
11-20 0741/1-02142	672	838.8	56	58	785	36	M12	698	40	14	－	828	6	138	44	44	44
11-20 0841/1-02152	772	950.4	56	71	885	36	M12	798	40	14	－	936	8	117	44	44	44
11-20 0311/1-02103	242	404	56	23	355	20	M12	268	20	14	－	395	5	79	44	44	44
11-20 0411/1-02113	342	504	56	32	455	20	M12	368	24	14	－	495	5	99	44	44	44
11-20 0541/1-02123	472	640.8	56	43	585	28	M12	498	32	14	－	630	6	105	44	44	44
11-20 0641/1-02133	572	742.8	56	52	685	32	M12	598	36	14	－	732	6	122	44	44	44
11-20 0741/1-02143	672	838.8	56	58	785	36	M12	698	40	14	－	828	6	138	44	44	44
11-20 0841/1-02153	772	950.4	56	71	885	36	M12	798	40	14	－	936	8	117	44	44	44
11-25 0455/1-04110	355	590.4	80	74	516	18	M20	395	18	22	40	576	8	72	71	71	54
11-25 0555/1-04120	455	694.4	80	93	616	20	M20	495	20	22	40	680	8	85	71	71	54
11-25 0655/1-04130	555	798.4	80	111	716	24	M20	595	24	22	40	784	8	98	71	71	54
11-25 0755/1-04140	655	898	80	125	816	24	M20	695	24	22	40	882	9	98	71	71	54
11-25 0855/1-03110	755	997	80	145	916	28	M20	795	28	22	40	981	9	109	71	71	54
11-16 0188/2-01707	135	259.36	34	7.5	222	16	M10	154	15	M10	20	252	4	62	26	30	30
11-16 0235/1-01933	171	318.6	40	13	275	12	13	195	12	13	－	312	4	78	35	35	35
11-25 0309/1-03312	235	408.4	60	30	359	24	13	259	23	13	－	400	5	80	52.5	52.5	52.5
11-25 0537/1-05677	417	688.8	72	91	605	30	M24	469	29	26	－	678	6	112	63	63	59
11-22 0635/2-03924	546	742.8	70	79	685	40	M16	582	40	17.5	－	732	6	122	60	60	60
11-32 0675/2-03771	574	838	90	137	753	36	22	604	35	22	－	820	10	81	73	73	70
11-25 0693/2-04876	599	838	91	132	752	42	18	634	42	18	－	820	10	81	68	68	68
11-25 0716/1-04864	622	838.8	68	96	775	40	17.5	657	40	17.5	－	828	6	138	46	59	59
11-32 0823/2-02613	715	979	100	177	893	36	22	753	(36-1)	22	－	962	10	94	63	79	82

Bearing No.	d[mm]	D[mm]	T[mm]
11-16 0100/1-08100	40	180	35
11-16 0200/1-08110	140	280	35
11-16 0300/1-08120	240	380	35
11-16 0400/1-08130	340	480	35
11-16 0500/1-08140	440	580	35
11-16 0100/1-08103	40	180	35
11-16 0200/1-08113	140	280	35
11-16 0300/1-08123	240	380	35
11-16 0400/1-08133	340	480	35
11-16 0500/1-08143	440	580	35
11-20 0311/1-02102	242	404	56
11-20 0411/1-02112	342	504	56
11-20 0541/1-02122	472	640.8	56
11-20 0641/1-02132	572	742.8	56
11-20 0741/1-02142	672	838.8	56
11-20 0841/1-02152	772	950.4	56
11-20 0311/1-02103	242	404	56
11-20 0411/1-02113	342	504	56
11-20 0541/1-02123	472	640.8	56
11-20 0641/1-02133	572	742.8	56
11-20 0741/1-02143	672	838.8	56
11-20 0841/1-02153	772	950.4	56
11-25 0455/1-04110	355	590.4	80
11-25 0555/1-04120	455	694.4	80
11-25 0655/1-04130	555	798.4	80
11-25 0755/1-04140	655	898	80
11-25 0855/1-03110	755	997	80
11-16 0188/2-01707	135	259.36	34
11-16 0235/1-01933	171	318.6	40
11-25 0309/1-03312	235	408.4	60
11-25 0537/1-05677	417	688.8	72
11-22 0635/2-03924	546	742.8	70
11-32 0675/2-03771	574	838	90
11-25 0693/2-04876	599	838	91
11-25 0716/1-04864	622	838.8	68
11-32 0823/2-02613	715	979	100

Series 7

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
RKS.061.20.0414	342	504	56	31	455	20	M12	368	24	13.5	－	495	5	99	44.5	44.5	44.5
RKS.061.20.0544	472	640.8	56	43	585	28	M12	498	32	13.5	－	630	6	105	44.5	44.5	44.5
RKS.061.20.0644	572	742.8	56	52	685	32	M12	598	36	13.5	－	732	6	122	44.5	44.5	44.5
RKS.061.20.0744	672	838.8	56	59	785	36	M12	698	40	13.5	－	828	6	138	44.5	44.5	44.5
RKS.061.20.0844	772	950.4	56	71	858	36	M12	798	40	13.5	－	936	8	117	44.5	44.5	44.5

Bearing No.	d[mm]	D[mm]	T[mm]
RKS.061.20.0414	342	504	56
RKS.061.20.0544	472	640.8	56
RKS.061.20.0644	572	742.8	56
RKS.061.20.0744	672	838.8	56
RKS.061.20.0844	772	950.4	56

Series 8

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
E.505.20.00.B	342	503.3	56	31	455	20	M12	368	24	14	20	495	5	99	44.5	44.5	44.5
E.650.20.00.B	472	640.3	56	43	585	28	M12	498	32	14	20	630	6	105	44.5	44.5	44.5
E.750.20.00.B	572	742.3	56	52	685	32	M12	598	36	14	20	732	6	122	44.5	44.5	44.5
E.850.20.00.B	672	838.1	56	59	785	36	M12	698	40	14	20	828	6	138	44.5	44.5	44.5
E.950.20.00.B	772	950.1	56	71	885	36	M12	798	40	14	20	936	8	117	44.5	44.5	44.5
E.900.25.00.B	657	898	80	128	816	24	M20	695	24	22	40	882	9	98	71	71	54
E.1000.25.00.B	757	997	80	145	916	28	M20	795	28	22	40	981	9	109	71	71	54
E.318.22.00.D.1	162	318	56	17	275	20	13	182	(20-1)	13	－	310.5	5	69	40	－	46
E.403.22.00.D.1	235	403.5	55	23	358	24	13	259	(28-1)	13	－	396	5	88	39	－	47
E.535.25.00.D.1	306	535	75	65	466	18	20	336	18	20	－	520	8	65	55	－	63
E.589.25.15.D.1	384	589.5	75	60	540	36	16	410	(36-1)	16	－	580.5	5	129	40	－	63
E.595.25.00.D.6	382	595	65	58	540	18	17	410	18	17	－	585	5	117	50	－	55
E.864.25.00.D.5	680	864	82	85	800	24	M16	706	24	M16	－	852	6	142	57	－	65
E.972.25.00.D.3	766	972	70	108	812	36	M16	796	36	18	－	960	6	160	58	－	60
E.595.32.00.D.1	382	595	88	80	540	24	18	410	(24-1)	18	－	585	5	117	65	－	75
E.695.32.15.D.1	480	695	77	77	640	36	18	508	(36-1)	18	－	685	5	137	42	－	64
E.816.32.00.D.1	574	816	90	120	753	18	22	604	18	22	－	792	6	132	65	－	70
E.980.32.00.D.1	718	979	100	167	893	36	22	753	(36-1)	22	－	940	10	94	65	－	82
TG-E-316-OP	145	365	94	51	270	16	M16	175	16	M16	－	－	－	－	－	－	－
TG-E-437-OP	265	455	90	59	390	18	M16	295	24	M16	－	－	－	－	－	－	－
TG-E-527-OP	324	575	98	110	479.4	20	M16	365	20	M16	－	－	－	－	－	－	－
TG-E-316-OO	134	316.6	77	51	270	16	M16	175	16	M16	－	－	－	－	－	－	－
TG-E-437-OO	258	437.3	80	65	390	18	M16	295	24	M16	－	－	－	－	－	－	－
TG-E-527-OO	300	527.8	91	80	479.4	20	M16	365	20	M16	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
E.505.20.00.B	342	503.3	56
E.650.20.00.B	472	640.3	56
E.750.20.00.B	572	742.3	56
E.850.20.00.B	672	838.1	56
E.950.20.00.B	772	950.1	56
E.900.25.00.B	657	898	80
E.1000.25.00.B	757	997	80
E.318.22.00.D.1	162	318	56
E.403.22.00.D.1	235	403.5	55
E.535.25.00.D.1	306	535	75
E.589.25.15.D.1	384	589.5	75
E.595.25.00.D.6	382	595	65
E.864.25.00.D.5	680	864	82
E.972.25.00.D.3	766	972	70
E.595.32.00.D.1	382	595	88
E.695.32.15.D.1	480	695	77
E.816.32.00.D.1	574	816	90
E.980.32.00.D.1	718	979	100
TG-E-316-OP	145	365	94
TG-E-437-OP	265	455	90
TG-E-527-OP	324	575	98
TG-E-316-OO	134	316.6	77
TG-E-437-OO	258	437.3	80
TG-E-527-OO	300	527.8	91

Series 9

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
20-0001	242	404	56	24	355	20	M12	268	20	14	20	395	5	79	46	46	46
20-0002	342	504	56	33	455	20	M12	368	24	14	20	495	5	99	46	46	46
20-0003	472	640,8	56	44	585	28	M12	498	32	14	20	630	6	105	46	46	46
20-0004	572	742,8	56	53	685	32	M12	598	36	14	20	732	6	122	46	46	46
20-0005	672	838,8	56	59	785	36	M12	698	40	14	20	828	6	138	46	46	46
20-0006	772	950,4	56	72	885	36	M12	798	40	14	20	936	8	117	46	46	46
20-0017	455	698	80	93	616	20	M20	495	20	22	40	680	8	85	71	71	54
20-0018	555	798	80	111	716	24	M20	595	24	22	40	784	8	98	71	71	54
20-0019	655	898	80	126	816	24	M20	695	24	22	40	882	9	98	71	71	54
20-0020	755	997	80	145	916	28	M20	795	28	22	40	981	10	109	71	71	54

Bearing No.	d[mm]	D[mm]	T[mm]
20-0001	242	404	56
20-0002	342	504	56
20-0003	472	640,8	56
20-0004	572	742,8	56
20-0005	672	838,8	56
20-0006	772	950,4	56
20-0017	455	698	80
20-0018	555	798	80
20-0019	655	898	80
20-0020	755	997	80

Series 10

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
D178794	470	696	77	93.1	630	18	M16	500	18	18	－	684	6	114	60	64	64
1787/600G	600	789	72	94.1	740	20	M18×2.5	636	24	19	－	655	5	131	50	60	60
1787/674G2	674	889	70	89	825	34	20	709	23	M20	－	875	7	125	50	59	59
1787/674G2K	674	889	70	88.6	825	34	18	709	24	18	－	875	7	125	50	59	59
1787/710G2	710	924	67	107	845	8	M10	744	8	M10	－	912	6	152	55	58	58
1787/710G2K	710	924	67	107	875	8	M10	760	12	M12	－	912	6	152	55	58	58
1787/710G2K1	710	924	67	107	865	20	13	744	20	13	－	912	6	152	55	58	58
1787/800G	800	1092	90	217	1012	30	20	838	30	20	－	1080	6	180	60	76	76
1787/800GK	800	1092	90	217	1012	30	20	838	30	20	－	1080	6	180	60	76	76
1788/1040G2	1040	1314.1	80	251	1220	30	M16	1080	30	17.5/M16	－	1250	10	125	70	70	70
1787/1060G	1060	1388	109	407	1295	24	M20	1105	24	22	－	1380	10	138	80	100	100
1787/1075	1075	1424	120	463	1310	36	26	1130	36	26	－	1408	8	176	90	105	105
1787/1075K	1075	1420	130	550	1310	36	24	1130	36	24	－	1400	10	140	120	105	105
1787/1075G2	1075	1424.91	120	463	1310	36	24	1130	36	24	－	1380	10	138	90	105	105
1787/1075G2K	1075	1424	120	463	1310	36	M24	1130	36	26	－	1408	8	176	90	105	105
1787/1330G2	1330	1584	82.4	280	1510	24	18.5	1362	24	18.5	－	1566	9	174	70	70	70
3-647G	1352	1449	100	143	1370	18	M8	1404	13	M10	－	1440	4.5	320	60	63	63
1788/1410G2	1410	1676.4	85	312	1590	36	M16	1454	36	17.5/M16	－	1600	10	160	70	70	70
1787/1640G	1640	2108	160	1264	1990	30	28	1710	30	28	－	2100	10	210	105	140	140
1787/1700	1700	1970	120	516	1900	24	M18	1750	24	21	－	1960	5	392	35	110	110
1789/1700GM	1700	2080	100	678	1980	24	20	1780	24	M18	－	2070	5	414	50	90	90
1787/2650G2	2650	2949.6	100	751	2850	48	M20	2700	48	M20	－	2928	12	244	80	80	80

Bearing No.	d[mm]	D[mm]	T[mm]
D178794	470	696	77
1787/600G	600	789	72
1787/674G2	674	889	70
1787/674G2K	674	889	70
1787/710G2	710	924	67
1787/710G2K	710	924	67
1787/710G2K1	710	924	67
1787/800G	800	1092	90
1787/800GK	800	1092	90
1788/1040G2	1040	1314.1	80
1787/1060G	1060	1388	109
1787/1075	1075	1424	120
1787/1075K	1075	1420	130
1787/1075G2	1075	1424.91	120
1787/1075G2K	1075	1424	120
1787/1330G2	1330	1584	82.4
3-647G	1352	1449	100
1788/1410G2	1410	1676.4	85
1787/1640G	1640	2108	160
1787/1700	1700	1970	120
1789/1700GM	1700	2080	100
1787/2650G2	2650	2949.6	100

Series 11

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
011.20.200	120	300	60	20	248	12	16	152	12	16	200	－	294	3	98	40	50	50
011.20.224	144	321	60	22	272	12	16	176	12	16	224	－	315	3	105	40	50	50
011.20.250	170	352	60	25	298	18	16	202	18	16	250	－	344	4	86	40	50	50
011.20.280	200	348	60	28	328	18	16	232	18	16	280	－	376	4	94	40	50	50
011.25.315	222	435	70	44	372	20	18	258	20	18	315	－	425	5	85	50	60	60
011.25.355	262	475	70	49	412	20	18	298	20	18	355	－	465	5	93	50	60	60
011.25.400	307	528	70	56	457	24	18	343	24	18	400	－	516	6	86	50	60	60
011.25.450	357	576	70	62	507	24	18	393	24	18	450	－	564	6	94	50	60	60
011.30.500	398	629	80	75.8	566	20	18	434	20	18	500	－	615	5	123	60	70	70
012.30.500	398	628.8	80	75.8	566	20	18	434	20	18	500	－	612	6	102	60	70	70
011.25.500	398	629	80	75.8	566	20	18	434	20	18	500	－	615	5	123	60	70	70
012.25.500	398	628.8	80	75.8	566	20	18	434	20	18	500	－	612	6	102	60	70	70
011.30.560	458	689	80	94	626	20	18	494	20	18	560	－	675	5	135	60	70	70
012.30.560	458	688.8	80	94	626	20	18	494	20	18	560	－	672	6	112	60	70	70
011.25.560	458	689	80	94	626	20	18	494	20	18	560	－	675	5	135	60	70	70
012.25.560	458	688.8	80	94	626	20	18	494	20	18	560	－	672	6	112	60	70	70
011.30.630	528	772.8	80	110	696	24	18	564	24	18	630	－	756	6	126	60	70	70
012.30.630	528	774.4	80	110	696	24	18	564	24	18	630	－	752	8	94	60	70	70
011.25.630	528	722.8	80	110	696	24	18	564	24	18	630	－	756	6	126	60	70	70
012.25.630	528	744.4	80	110	696	24	18	564	24	18	630	－	752	8	94	60	70	70
011.30.710	608	850.8	80	120	776	24	18	644	24	18	710	－	834	6	139	60	70	70
012.30.710	608	854.4	80	120	776	24	18	644	24	18	710	－	832	8	104	60	70	70
011.25.710	608	850.8	80	120	776	24	18	644	24	18	710	－	834	6	139	60	70	70
012.25.710	608	854.4	80	120	776	24	18	644	24	18	710	－	832	8	104	60	70	70
011.40.800	678	966.4	100	256	878	30	22	722	30	22	800	－	944	8	118	80	90	90
012.40.800	678	968	100	256	878	30	22	722	30	22	800	－	940	10	94	80	90	90
011.30.800	678	966.4	100	256	878	30	22	722	30	22	800	－	944	8	118	80	90	90
012.30.800	678	968	100	256	878	30	22	722	30	22	800	－	940	10	94	80	90	90

Bearing No.	d[mm]	D[mm]	T[mm]
011.20.200	120	300	60
011.20.224	144	321	60
011.20.250	170	352	60
011.20.280	200	348	60
011.25.315	222	435	70
011.25.355	262	475	70
011.25.400	307	528	70
011.25.450	357	576	70
011.30.500	398	629	80
012.30.500	398	628.8	80
011.25.500	398	629	80
012.25.500	398	628.8	80
011.30.560	458	689	80
012.30.560	458	688.8	80
011.25.560	458	689	80
012.25.560	458	688.8	80
011.30.630	528	772.8	80
012.30.630	528	774.4	80
011.25.630	528	722.8	80
012.25.630	528	744.4	80
011.30.710	608	850.8	80
012.30.710	608	854.4	80
011.25.710	608	850.8	80
012.25.710	608	854.4	80
011.40.800	678	966.4	100
012.40.800	678	968	100
011.30.800	678	966.4	100
012.30.800	678	968	100

Series 12

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]
VE031A14	145	313.5	50	18	270	16	M12	175	(16-1)	M12	－	306	4.5	68	44
VE040A01	235	403.5	55	23	358	24	M12	259	(28-1)	M12	－	396	4.5	88	39
VE045A00	285	455.4	55	30	410	12	M14	310	12	M14	－	447.3	4.5	98	45
VE050A02	344	503.3	56	31	455	20	M12	368	24	M12	－	495	5	99	44.5
VE059A10	381	595	65	58	540	18	M16	410	18	M16	－	585	5	117	48
VE064A10	471	640	56	45	585	16	M12	498	16	M12	－	630	5	126	40
VE069A05	477	695	77	70	640	36	M16	508	(36-1)	M16	－	685	5	137	42
VE079A00	570	792	65	90	720	20	M16	605	20	M16	－	780	6	130	49
VE086A00	678	864	65	83	810	24	M16	706	24	M16	－	852	6	142	55
VE030A00	156	305	55	15	270	12	M8	182	12	M8	－	300	2.5	120	39
VE031A08	145	313.5	50	18	270	16	M12	175	(16-1)	M12	－	306	4.5	68	44
VE031A01	156	318	55	18	275	20	M12	182	(20-1)	M12	－	310.5	4.5	69	39
VE031A18	156	318	55	18	275	20	M12	182	(20-1)	M12	－	310.5	4.5	69	39
VE040A03	235	403.5	55	23	358	24	M12	259	(28-1)	M12	－	396	4.5	88	39
VE043A05	265	434	50	30	390	24	M12	295	24	M12	－	425	5	85	43
VE050A11	344	503.3	56	31	455	20	M12	368	24	M12	－	495	5	99	44.5
VE050A05	303	505	56	31	455	10	M12	332	12	M16	－	495	5	99	46
VE059A23	383	589.5	75	62	540	18	M14	410	18	M14	－	580.5	4.5	129	40
VE059A00	381	595	65	58	540	18	M16	410	18	M16	－	585	5	117	48
VE064A00	471	640	56	46	585	40	M12	498	(40-1)	M12	－	630	6	105	46
VE064A04	471	640	56	42	585	28	M12	498	32	M12	－	630	6	105	46
VE064A06	471	640	56	45	585	40	M12	498	(40-1)	M12	－	630	5	126	40
VE080A01	586	800	59	76	726	40	M16	621	40	M16	－	784	8	98	50
VE084A01	634	840	56	70	785	18	M12	662	32	M16	－	828	6	138	45.5
VE097A00	764	972	70	102	912	36	M16	796	36	M16	－	960	6	160	60
VE097A18	764	972	70	115	912	36	M16	796	36	M16	－	960	6	160	60
VE099A01	755	997.2	80	145	916	28	M20	795	28	M20	－	981	9	109	71

Bearing No.	d[mm]	D[mm]	T[mm]
VE031A14	145	313.5	50
VE040A01	235	403.5	55
VE045A00	285	455.4	55
VE050A02	344	503.3	56
VE059A10	381	595	65
VE064A10	471	640	56
VE069A05	477	695	77
VE079A00	570	792	65
VE086A00	678	864	65
VE030A00	156	305	55
VE031A08	145	313.5	50
VE031A01	156	318	55
VE031A18	156	318	55
VE040A03	235	403.5	55
VE043A05	265	434	50
VE050A11	344	503.3	56
VE050A05	303	505	56
VE059A23	383	589.5	75
VE059A00	381	595	65
VE064A00	471	640	56
VE064A04	471	640	56
VE064A06	471	640	56
VE080A01	586	800	59
VE084A01	634	840	56
VE097A00	764	972	70
VE097A18	764	972	70
VE099A01	755	997.2	80

50mm-1000mm

Series 1

Series 2

Series 3

Series 4

Series 5

Series 6

Series 7

Series 8

Series 9

Series 10

Series 11

Series 12

Contact Information
