50mm-1000mm Four point ball slewing bearing Metric Internal

Four point contact ball slewing ring bearing
Metric
Internal Gear

50mm-1000mm

Series 1

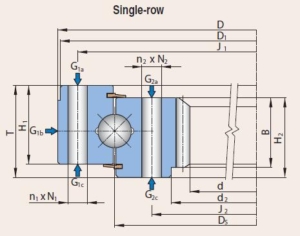

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
I.1.032-400	177	320	42	13	300	16	11	220	16	11	－	180	4	45	36	36	36
I.1.046-728	324.1	458	43	19	438	16	11	362	18	11	－	330	3	110	32.5	37	33
I.1.046-734	319.5	458	37	17	438	16	13	362	18	M12×1.75	17	328.5	4.5	73	31.5	32	32
I.1.054-730	379	535	50	31	510	16	13	420	16	M12×1.25	30	384	4	96	40	40	45
I.1.054-731	379	535	50	31	510	24	14	420	24	M12×1.75	35	384	4	96	40	40	45
I.1.054-737	374	535	50	32	510	24	14	420	24	M12×1.25	30	378	6	63	45	40	45
I.1.057-201	378	570	60	46	540	18	17	436	18	17	－	390	6	65	46	51	51
I.1.060-737	441.9	595	55	38	570	14	13.5	490	16	13.5	－	450	4.5	100	44.5	45	45
I.1.064-730	439	635	60	58	605	24	15	490	16	M16x1,5	30	444	6	74	55	50	55
I.1.064-732	471	640	55	45	615	20	13.5	520	20	13.5	－	480	5	96	44.5	45	45
I.1.075-201	546	750	60	68	720	20	17	605	20	17	－	558	6	93	46	51	51
I.1.085-200	648	850	67	85	820	24	17	705	24	17	－	660	6	110	50	54	58
I.1.095-201	736	950	62	95	920	30	12	805	30	17	－	752	8	94	48	53	53
062.20.0414.500.01.1503	326.5	486	56	31	460	24	13.5	375	24	M12	20	335	5	67	45.5	45.5	45.5
062.20.0544.500.01.1503	445,2	616	56	42	590	32	13.5	505	32	M12	20	456	6	76	45.5	45.5	45.5
062.20.0644.500.01.1503	547,2	716	56	50	690	36	13.5	605	36	M12	20	558	6	93	45.5	45.5	45.5
062.20.0744.500.01.1503	649,2	816	56	58	790	40	13.5	705	40	M12	20	660	6	110	45.5	45.5	45.5
062.20.0844.500.01.1503	737,6	916	56	69	890	40	13.5	805	40	M12	20	752	8	94	45.5	45.5	45.5
062.20.0414.575.01.1403	326,5	484,5	56	31	460	24	13.5	375	24	M12	20	335	5	67	45.5	45.5	45.5
062.20.0544.575.01.1403	445,2	614,5	56	42	590	32	13.5	505	32	M12	20	456	6	76	45.5	45.5	45.5
062.20.0644.575.01.1403	547,2	714,5	56	50	690	36	13.5	605	36	M12	20	558	6	93	45.5	45.5	45.5
062.20.0744.575.01.1403	649,2	814,5	56	58	790	40	13.5	705	40	M12	20	660	6	110	45.5	45.5	45.5
062.20.0844.575.01.1403	737,6	914,5	56	69	890	40	13.5	805	40	M12	20	752	8	94	45.5	45.5	45.5
062.25.0855.500.11.1503	710	955	80	133	915	28	22	794	28	M20	40	730	10	73	71	71	54
062.25.0855.575.11.1403	710	953	80	133	915	28	22	794	28	M20	40	730	10	73	71	71	54
062.25.0886.106.11.1504	784	980	77	109	944	36	17.5	850	36	M16	–	800	8	100	62	67	56
062.25.0886.109.21.1504	784	980	77	109	944	36	17.5	850	36	M16	–	800	8	100	62	67	56
062.20.0400.000.11.1503	300	475	55	33	448	16	13.5	352	16	13.5	–	305	5	61	46	46	46
062.20.0400.001.21.1503	300	475	55	33	448	16	13.5	352	16	13.5	–	305	5	61	46	46	46
062.20.0450.000.11.1503	345	531	55	38	500	16	15.5	400	16	15.5	–	350	5	70	46	46	46
062.20.0450.001.21.1503	345	531	55	38	500	16	15.5	400	16	15.5	–	350	5	70	46	46	46
062.20.0560.000.11.1503	450	641	55	51	610	20	15.5	510	20	15.5	–	456	6	76	46	46	46
062.20.0560.001.21.1503	450	641	55	51	610	20	15.5	510	20	15.5	–	456	6	76	46	46	46
062.20.0630.000.11.1503	516	717	55	59	682	20	17.5	578	20	17.5	–	522	6	87	46	46	46
062.20.0630.001.21.1503	516	717	55	59	682	20	17.5	578	20	17.5	–	522	6	87	46	46	46
062.20.0710.000.11.1503	594	797	55	68	762	24	17.5	658	24	17.5	–	600	6	100	46	46	46
062.20.0710.001.21.1503	594	797	55	68	762	24	17.5	658	24	17.5	–	600	6	100	46	46	46
062.25.0886.800.11.1504	752	980	63	111	944	36	17.5	827	36	17.5	–	760	8	95	54	54	54
062.25.0886.801.21.1504	752	980	63	111	944	36	17.5	827	36	17.5	–	760	8	95	54	54	54

Bearing No.	d[mm]	D[mm]	T[mm]
I.1.032-400	177	320	42
I.1.046-728	324.1	458	43
I.1.046-734	319.5	458	37
I.1.054-730	379	535	50
I.1.054-731	379	535	50
I.1.054-737	374	535	50
I.1.057-201	378	570	60
I.1.060-737	441.9	595	55
I.1.064-730	439	635	60
I.1.064-732	471	640	55
I.1.075-201	546	750	60
I.1.085-200	648	850	67
I.1.095-201	736	950	62
062.20.0414.500.01.1503	326.5	486	56
062.20.0544.500.01.1503	445,2	616	56
062.20.0644.500.01.1503	547,2	716	56
062.20.0744.500.01.1503	649,2	816	56
062.20.0844.500.01.1503	737,6	916	56
062.20.0414.575.01.1403	326,5	484,5	56
062.20.0544.575.01.1403	445,2	614,5	56
062.20.0644.575.01.1403	547,2	714,5	56
062.20.0744.575.01.1403	649,2	814,5	56
062.20.0844.575.01.1403	737,6	914,5	56
062.25.0855.500.11.1503	710	955	80
062.25.0855.575.11.1403	710	953	80
062.25.0886.106.11.1504	784	980	77
062.25.0886.109.21.1504	784	980	77
062.20.0400.000.11.1503	300	475	55
062.20.0400.001.21.1503	300	475	55
062.20.0450.000.11.1503	345	531	55
062.20.0450.001.21.1503	345	531	55
062.20.0560.000.11.1503	450	641	55
062.20.0560.001.21.1503	450	641	55
062.20.0630.000.11.1503	516	717	55
062.20.0630.001.21.1503	516	717	55
062.20.0710.000.11.1503	594	797	55
062.20.0710.001.21.1503	594	797	55
062.25.0886.800.11.1504	752	980	63
062.25.0886.801.21.1504	752	980	63

Series 2

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]	H1 [mm]	H2 [mm]
9I-1B32-0788-1283	638.4	914.4	88.9	170	863.6	32	1-8 UNC	717.6	40	1-8 UNC	－	－	DP3	77	82.6	76.2	82.6
9I-1B32-0788-0950	650.6	914.4	88.9	176	863.6	16	24	717.6	20	7/8-9 UNC	－	－	DP4/5	104	82.6	76.2	82.6
9I-1B22-0783-0444	656	868	77	104	834	18	18	730	24	M16	－	－	8	82	64	55	68
9I-1B32-0813-0952	670.6	933.5	98	180.5	889	24	27	741.4	26	1-8 UNC	－	－	DP3.5	94	88.9	76.2	88.9
9I-1B32-0813-0951	670.6	933.5	98	181	889	24	24	741.4	26	7/8-9 UNC	－	－	DP3.5	94	88.9	76.2	88.9
9I-1B35-0825-1077	670.6	950	98.6	203.5	899.2	24	1-8 UNC	749.3	36	27	－	－	DP3.5	94	92.2	85.85	92.2
9I-1B35-0825-1077-1	670.6	950	98.6	203.5	899.2	24	27	749.3	36	1-8 UNC	－	－	DP3.5	94	92.2	85.85	92.2
9I-1B25-0860-0157-1	736	950	70	105	920	30	M16	805	30	M16	－	－	8	94	55	55	60
9I-1B32-0897-0198	786.5	990.6	114.3	170	944.1	30	3/4-10 UNC	849.9	30	3/4-10 UNC	－	－	DP3.5	110	50.8	85.9	90.4
9I-1B16-0288-0908	216	340	39	13	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B16-0288-1035	216	340	42	13	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0342-0351-1	258.95	418	50	25	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0342-0351-2	258.95	418	50	25	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0388-1034-1	292	457	48	30.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0422-1030	315.5	520.5	54	49	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B16-0400-1393	319.5	458	37	17	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B16-0400-0724	319.5	458	37	18	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B16-0400-0610	320	458	37	17.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0422-0283-2	323.8	520.3	54	46	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0422-0283-1	323.8	520.3	54	46	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0422-0283-3	323.8	520.3	54	46	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0422-0616	323.8	520.3	54	46	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0421-0893-1	323.9	520.7	55.6	46.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0421-0893-2	323.9	520.7	55.6	46.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0422-1202	323.9	520.7	55.6	48.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B16-0420-0909	332	486	39	23	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0465-0725	379	535	50	33	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0465-1059	379	535	50	33	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0465-0133-1	379	535	50	34	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0465-0136-1	380	545	55	37	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0559-0847	428	660.4	69.85	80	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0541-0591	445	648	56	39	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0550-0743	445.5	645	60	57.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B22-0566-0726	472	640	55	44	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B22-0566-0726-1	480	640	55	44	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0604-1390	492.3	690	70	70	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B40-0665-0795	516.9	789	120.7	224	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0635-0760	542.3	730.3	88.9	100	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0641-0629	546	748	56	46	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0657-0562	548.6	730.5	51.5	53	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0658-1032	548.8	724	45	46.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B32-0740-1074	593.8	850	80	136	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B10-0630-0333	600	660	58	20.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0763-0158	648	850	70	85	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0763-0158-1	648	850	70	85	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0741-0279JUA	650.2	848	56	54.8	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0741-0279	650.2	848	56	54.8	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0756-1031	650.2	848.1	55.9	72.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0756-0848	650.2	848.1	55.9	72	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0748-1281	650.2	848.1	55.9	53.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B22-0762-1131	650.2	853.9	55.9	76.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B32-0788-0915	650.6	914.4	88.9	176.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0762-1135	669.3	857.3	88.9	112	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0762-0391-1	670	857	88.9	120	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B32-0813-0953	670.6	933.5	101.6	178	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0782-0679	709	900	80	112	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0860-0157-2	736	950	70	105	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0848-0934	740	950	58.7	98.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B32-0883-0944	745.7	990.6	101.6	187.5	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B22-0862-1118	762	934	80	240	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0892-0581	785	980	68	98	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0892-0580	785	980	68	98	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B35-0897-0633	786.7	990.6	114.3	165	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B10-0930-0312	900	960	58	28	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0342-0351	256.95	418	50	25	390	18	5/8-11UNC	295	24	5/8-11UNC	－	－	DP5/7	52	44	44	44
9I-1B25-0422-0283	323.8	520.5	54	46	479.4	20	5/8-11UNC	365.1	20	5/8-11UNC	－	－	DP5/7	65	52.3	52.3	52.3
9I-1B20-0465-0136	380	545	55	38	510	16	13	420	16	M12×1.25	－	－	4	96	40	45	45
9I-1B25-0560-0467	427.99	654.05	69.85	84	622.3	18	17.5	495.3	24	5/8-11UNC	－	－	DP4	69	60.45	60.45	60.45
9I-1B32-0560-0449	427.99	663.45	80.26	101.5	628.65	18	20.1	495.3	24	3/4-10 UNC	－	－	DP4	69	76.2	69.09	76.2
9I-1B25-0559-0496	428	670	69.85	88.5	628.65	24	20.6	495.3	30	3/4-10 UNC	－	－	DP4	69	60.45	60.45	60.45
9I-1B20-0644-0135	546	716	69	55	690	40	13.5	605	40	M12×1.25	－	－	6	93	60	46	60
9I-1B36-0715-0317	560	825	90	137.5	785	43	22	645	44	M20	－	－	10	57	78	78	78
9I-1B40-0780-0454	619.76	910.06	87.88	182	859.99	30	20.6	700	30	3/4-10 UNC	－	－	DP3.5	87	79	79	79
9I-1B29-0761-0411	633	870	72	121	825	30	3/4-10 UNC	697	36	3/4-10 UNC	－	－	DP4	101	63	63	63
9I-1B35-0761-0414	633	870	92	160	825	30	3/4-16UNF	697	36	3/4-16 UNF	－	－	DP4	101	83	83	83
9I-1B25-0763-0186	648.2	851	70	95	820	24	M16	705	24	M16	－	－	6	109	55	55	60
9I-1B20-0741-0400	650.24	848.36	55.88	82	812.8	15	17.5	701.8	28	1/2-13UNC	－	－	DP4	104	45.7	45.7	45.7
9I-1B22-0782-0444	656	868	77	104	834	24	18	730	24	M16	－	－	8	82	64	55	68
9I-1B25-0762-0391	670	857	88.9	120	822.325	20	3/4-10 UNC	727.075	24	3/4-10 UNC	－	－	DP4	107	51.05	73.15	86.1
9I-1B25-0860-0157	736	950	70	98.5	920	30	M16	805	30	M16	－	－	8	94	55	55	60
9I-1B35-0895-0415	786.7	990.6	114.3	168	944.118	30	3/4-10 UNC	849.884	30	3/4-10 UNC	－	－	DP3.5	110	76.2	85.85	90.42
9I-1B25-0310-0178	199.8	410	75	32.3	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0310-0178-1	199.8	410	75	32.3	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0410-0240	296.8	510	76	43	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0410-0240-1	296.8	510	76	43	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0410-0497	296.8	510	106	63	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B33-0460-0306	329.4	570	90	72	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B33-0460-0306-1	329.4	570	90	72	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B20-0465-0133	380	535	50	34	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0547-0156	439	635	60	59	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0570-0221	462	651	65	62	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B36-0715-0254	560	825	90	139	－	－	－	－	－	－	－	－	－	－	－	－	－
9I-1B25-0720-0190	585	810	85	108	－	－	－	－	－	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
9I-1B32-0788-1283	638.4	914.4	88.9
9I-1B32-0788-0950	650.6	914.4	88.9
9I-1B22-0783-0444	656	868	77
9I-1B32-0813-0952	670.6	933.5	98
9I-1B32-0813-0951	670.6	933.5	98
9I-1B35-0825-1077	670.6	950	98.6
9I-1B35-0825-1077-1	670.6	950	98.6
9I-1B25-0860-0157-1	736	950	70
9I-1B32-0897-0198	786.5	990.6	114.3
9I-1B16-0288-0908	216	340	39
9I-1B16-0288-1035	216	340	42
9I-1B20-0342-0351-1	258.95	418	50
9I-1B20-0342-0351-2	258.95	418	50
9I-1B20-0388-1034-1	292	457	48
9I-1B25-0422-1030	315.5	520.5	54
9I-1B16-0400-1393	319.5	458	37
9I-1B16-0400-0724	319.5	458	37
9I-1B16-0400-0610	320	458	37
9I-1B25-0422-0283-2	323.8	520.3	54
9I-1B25-0422-0283-1	323.8	520.3	54
9I-1B25-0422-0283-3	323.8	520.3	54
9I-1B25-0422-0616	323.8	520.3	54
9I-1B25-0421-0893-1	323.9	520.7	55.6
9I-1B25-0421-0893-2	323.9	520.7	55.6
9I-1B25-0422-1202	323.9	520.7	55.6
9I-1B16-0420-0909	332	486	39
9I-1B20-0465-0725	379	535	50
9I-1B20-0465-1059	379	535	50
9I-1B20-0465-0133-1	379	535	50
9I-1B20-0465-0136-1	380	545	55
9I-1B25-0559-0847	428	660.4	69.85
9I-1B20-0541-0591	445	648	56
9I-1B25-0550-0743	445.5	645	60
9I-1B22-0566-0726	472	640	55
9I-1B22-0566-0726-1	480	640	55
9I-1B25-0604-1390	492.3	690	70
9I-1B40-0665-0795	516.9	789	120.7
9I-1B25-0635-0760	542.3	730.3	88.9
9I-1B20-0641-0629	546	748	56
9I-1B25-0657-0562	548.6	730.5	51.5
9I-1B20-0658-1032	548.8	724	45
9I-1B32-0740-1074	593.8	850	80
9I-1B10-0630-0333	600	660	58
9I-1B25-0763-0158	648	850	70
9I-1B25-0763-0158-1	648	850	70
9I-1B20-0741-0279JUA	650.2	848	56
9I-1B20-0741-0279	650.2	848	56
9I-1B20-0756-1031	650.2	848.1	55.9
9I-1B20-0756-0848	650.2	848.1	55.9
9I-1B20-0748-1281	650.2	848.1	55.9
9I-1B22-0762-1131	650.2	853.9	55.9
9I-1B32-0788-0915	650.6	914.4	88.9
9I-1B25-0762-1135	669.3	857.3	88.9
9I-1B25-0762-0391-1	670	857	88.9
9I-1B32-0813-0953	670.6	933.5	101.6
9I-1B25-0782-0679	709	900	80
9I-1B25-0860-0157-2	736	950	70
9I-1B25-0848-0934	740	950	58.7
9I-1B32-0883-0944	745.7	990.6	101.6
9I-1B22-0862-1118	762	934	80
9I-1B20-0892-0581	785	980	68
9I-1B20-0892-0580	785	980	68
9I-1B35-0897-0633	786.7	990.6	114.3
9I-1B10-0930-0312	900	960	58
9I-1B20-0342-0351	256.95	418	50
9I-1B25-0422-0283	323.8	520.5	54
9I-1B20-0465-0136	380	545	55
9I-1B25-0560-0467	427.99	654.05	69.85
9I-1B32-0560-0449	427.99	663.45	80.26
9I-1B25-0559-0496	428	670	69.85
9I-1B20-0644-0135	546	716	69
9I-1B36-0715-0317	560	825	90
9I-1B40-0780-0454	619.76	910.06	87.88
9I-1B29-0761-0411	633	870	72
9I-1B35-0761-0414	633	870	92
9I-1B25-0763-0186	648.2	851	70
9I-1B20-0741-0400	650.24	848.36	55.88
9I-1B22-0782-0444	656	868	77
9I-1B25-0762-0391	670	857	88.9
9I-1B25-0860-0157	736	950	70
9I-1B35-0895-0415	786.7	990.6	114.3
9I-1B25-0310-0178	199.8	410	75
9I-1B25-0310-0178-1	199.8	410	75
9I-1B25-0410-0240	296.8	510	76
9I-1B25-0410-0240-1	296.8	510	76
9I-1B25-0410-0497	296.8	510	106
9I-1B33-0460-0306	329.4	570	90
9I-1B33-0460-0306-1	329.4	570	90
9I-1B20-0465-0133	380	535	50
9I-1B25-0547-0156	439	635	60
9I-1B25-0570-0221	462	651	65
9I-1B36-0715-0254	560	825	90
9I-1B25-0720-0190	585	810	85

Series 3

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
VSI200414-N	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	40	44.5	44.5
VSI200414-N-RL1	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	40	44.5	44.5
VSI200414-N-VSP	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	40	44.5	44.5
VSI200414-N-ZT	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	40	44.5	44.5
VSI200544-N	444	616	56	42	590	32	14	505	32	M12	20	456	6	76	40	44.5	44.5
VSI200544-N-RL1	444	616	56	42	590	32	14	505	32	M12	20	456	6	76	40	44.5	44.5
VSI200544-N-ZT	444	616	56	42	590	32	14	505	32	M12	20	456	6	76	40	44.5	44.5
VSI200544-N-VSP-ZT	444	616	56	42	590	32	14	505	32	M12	20	456	6	76	40	44.5	44.5
VSI200544-N-ZT-RL1	444	616	56	42	590	32	14	505	32	M12	20	456	6	76	40	44.5	44.5
VSI 200544 N_RL2	444	616	56	42	590	32	14	505	32	M12	20	456	6	76	40	44.5	44.5
VSI200644-N	546	716	56	50	690	36	14	605	36	M12	20	558	6	93	40	44.5	44.5
VSI200644-N-RL1	546	716	56	50	690	36	14	605	36	M12	20	558	6	93	40	44.5	44.5
VSI200644-N-VSP-ZT	546	716	56	50	690	36	14	605	36	M12	20	558	6	93	40	44.5	44.5
VSI200744-N	648	816	56	58	790	40	14	705	40	M12	20	660	6	110	40	44.5	44.5
VSI200744-V-RL1	648	816	56	58	790	40	14	705	40	M12	20	660	6	110	40	44.5	44.5
VSI200844-N	736	916	56	69	890	40	14	805	40	M12	20	752	8	94	40	44.5	44.5
VSI200844-N-ZT	736	916	56	69	890	40	14	805	40	M12	20	752	8	94	40	44.5	44.5
VSI200844-N-VSP-ZT	736	916	56	69	890	40	14	805	40	M12	20	752	8	94	40	44.5	44.5
VSI250755-N	610	855	80	119	815	24	22	694	24	M20	40	630	10	63	71	54	71
VSI250755-N-ZT-RL0	610	855	80	119	815	24	22	694	24	M20	40	630	10	63	71	54	71
VSI250855-N	710	955	80	137	915	28	22	794	28	M20	40	730	10	73	71	54	71
VI160288-N	216	340	39	12	324	20	9	252	20	9	－	224	4	56	34	34	34
VI160288-N-ZT	216	340	39	12	324	20	9	252	20	9	－	224	4	56	34	34	34
VI140326-V	250	382	59	18	362	8	M10	290	8	11	20	255.5	3.5	73	40	34	53
VI160420-N	332	486	39	23	462	16	14	378	16	14	－	340	4	85	34	34	34

Bearing No.	d[mm]	D[mm]	T[mm]
VSI200414-N	325	486	56
VSI200414-N-RL1	325	486	56
VSI200414-N-VSP	325	486	56
VSI200414-N-ZT	325	486	56
VSI200544-N	444	616	56
VSI200544-N-RL1	444	616	56
VSI200544-N-ZT	444	616	56
VSI200544-N-VSP-ZT	444	616	56
VSI200544-N-ZT-RL1	444	616	56
VSI 200544 N_RL2	444	616	56
VSI200644-N	546	716	56
VSI200644-N-RL1	546	716	56
VSI200644-N-VSP-ZT	546	716	56
VSI200744-N	648	816	56
VSI200744-V-RL1	648	816	56
VSI200844-N	736	916	56
VSI200844-N-ZT	736	916	56
VSI200844-N-VSP-ZT	736	916	56
VSI250755-N	610	855	80
VSI250755-N-ZT-RL0	610	855	80
VSI250855-N	710	955	80
VI160288-N	216	340	39
VI160288-N-ZT	216	340	39
VI140326-V	250	382	59
VI160420-N	332	486	39

Series 4

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
02 0245 00	174.5	300	40	10	280	20	11	210	20	11	－	180	3	60	32	32	32
02 0308 01	217	385	55	25	358	24	13.5	259	24	13.5	－	224	4	56	40	45	45
02 0422 00	316	515	54	47	476	20	17.5	368	20	17.5	－	325	5	64	50	50	50
02 0520 00	403	610	68	68	574	24	17.5	466	24	17.5	－	414	6	68	60	54	60
02 0626 01	493	740	76	106	692	24	22	560	24	22	－	504	6	83	60	66	66
02 0720 02	578	835	82	130	786	30	22	654	30	22	－	592	8	73	72	66	72
02 0820 00	674	935	82	164	886	32	22	754	32	22	－	688	8	85	72	66	72
32 0411 01	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	46	46	46
32 0541 01	445	616	56	45	590	32	14	505	32	M12	20	456	6	76	46	46	46
32 0641 01	546	716	56	55	690	36	14	605	36	M12	20	558	6	93	46	46	46
32 0741 01	649	816	56	56	790	40	14	705	40	M12	20	660	6	110	46	46	46
32 0841 01	736	916	56	70	890	40	14	805	40	M12	20	752	8	94	46	46	46
02024500	174.5	300	40	10	280	20	11	210	20	11	－	180	3	60	32	32	32
02030801	217	385	55	25	358	24	13.5	259	24	13.5	－	224	4	56	40	45	45
02042200	316	515	54	47	476	20	17.5	368	20	17.5	－	325	5	64	50	50	50
02052000	403	610	68	68	574	24	17.5	466	24	17.5	－	414	6	68	60	54	60
02062601	493	740	76	106	692	24	22	560	24	22	－	504	6	83	60	66	66
02072002	578	835	82	130	786	30	22	654	30	22	－	592	8	73	72	66	72
02082000	674	935	82	164	886	32	22	754	32	22	－	688	8	85	72	66	72
32041101	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	46	46	46
32054101	445	616	56	45	590	32	14	505	32	M12	20	456	6	76	46	46	46
32064101	546	716	56	55	690	36	14	605	36	M12	20	558	6	93	46	46	46
32074101	649	816	56	56	790	40	14	705	40	M12	20	660	6	110	46	46	46
32084101	736	916	56	70	890	40	14	805	40	M12	20	752	8	94	46	46	46

Bearing No.	d[mm]	D[mm]	T[mm]
02 0245 00	174.5	300	40
02 0308 01	217	385	55
02 0422 00	316	515	54
02 0520 00	403	610	68
02 0626 01	493	740	76
02 0720 02	578	835	82
02 0820 00	674	935	82
32 0411 01	325	486	56
32 0541 01	445	616	56
32 0641 01	546	716	56
32 0741 01	649	816	56
32 0841 01	736	916	56
02024500	174.5	300	40
02030801	217	385	55
02042200	316	515	54
02052000	403	610	68
02062601	493	740	76
02072002	578	835	82
02082000	674	935	82
32041101	325	486	56
32054101	445	616	56
32064101	546	716	56
32074101	649	816	56
32084101	736	916	56

Series 5

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
213DBS105y	213	330	35	10.3	313	12	M8	248	16	9	17	219	3	73	30.5	30	31
213DBS103y	213	330	35	10.6	313	8	M7	248	8	M8	－	219	3	73	30.5	30	31
213DBS161y	213	330	35	10.2	313	12	9	248	16	9	－	219	3	73	30.5	30	31
224DBS101y	224	360	35	12.9	340	12	M10	265	12	M10	18	232	4	58	29.5	30	30
249DBS101y	249	374	43	14.3	355	16	10	281.5	16	11	－	255	3	85	33.5	34	34
306DBS101y	306	446	37	17.5	421	16	11	348	16	11	－	312	3	104	31	32	32
319DBS103y	319.5	458	35	17	438	15	M12	362	18	M12	20	329	4.5	73	29.5	30	30
324DBS101y	324	458	37	17.7	438	16	M10	362	18	11	－	330	3	110	31.5	32	32
354DBS102y	356.4	500	54	30	475	16	M10	392	16	11	－	360	3	120	40	44	46
441DBS161y	441	584	40	28	562	20	13	484	20	13	－	450	4.5	100	34.5	35	35
432DBS103y	432	595	51.5	38.1	570	17	M12	482	16	13	27	441	4.5	98	42.5	40	43
470DBS114y	470	640	50	42	615	18	13.5	520	20	13.5	－	480	5	96	44.5	40	45
470DBS117y	470	640	50	42	615	16	13	520	24	13	－	480	5	96	44.5	40	45
470DBS161y	470	640	50	42	615	24	13	520	24	M12	30	480	5	96	44.5	40	45
479DBS103y	479.2	640	50	41.2	615	16	M14	520	16	M14	30	484	4	121	44.5	40	45
479DBS104y	479.2	640	50	42.4	615	23	M14	520	24	M14	20	484	4	121	44.5	43	45
525DBS101y	525	700	60	57.5	675	20	M14	575	24	M14	30	535	5	107	49.5	50	50
504DBS102y	504	720	80	93	688	18	M16	572	18	M16	30	520	8	65	65	65	65
527DBS101y	527.2	720	58	69.3	690	23	M16	572	24	M16	25	532	4	133	52.5	53	53
580DBS101y	580.8	770	65	71.7	742	23	15	638	24	15	－	588	6	98	50	52	57
587DBS161y	587.3	770	65	72.5	742	24	13	638	24	13	－	594	6	99	50	52	57
574DBS101y	574	780	67	78	750	20	18	640	20	M16	25	588	7	84	50	50	57
601DBS106y	601	805	63	78	773	20	18	663	24	18	－	612	6	102	53	53	53
585DBS164y	585	810	85	110	780	32	18	660	30	18	－	600	8	75	66	67	67
682DBS104y	682	950	92	188	910	24	24	770	24	M16	30	700	10	70	70	83	83
470DBS108y	470	640	50	40	615	16	13	520	24	M12	30	480	5	96	45	40	45
470DBS113y	470	645	55	46	617	16	15	520	16	M15	30	480	5	96	45	45	45
428DBS141t	428	660	70	79	622.3	18	20.6	495.3	24	3/4-10 UNC	30	438.15	6.35	69	60	60	60
496DBS142t	496	730	80	100	692.2	30	20.6	565.2	36	3/4-10 UNC	29	508	7.257	70	70	60	70.5
601DBS146y	601	805	63	78	773	20	18	663	24	18	－	612	6	102	53	53	53
546DBS146y	546	808	83	129	768	22	M18×1.5	624	20	20	37	560	8	70	72	72	72
585DBS102y	585	810	85	107	780	25	18	660	30	18	－	600	8	75	60	67	67
594DBS143y	594	815	83	105	780	24	20	660	30	20	－	606	6	101	50	70	63
682DBS102y	682	950	92	179	910	23	24	770	24	24	－	700	10	70	70	79	79
784DBS102y	784	973	82	104	940	30	M16	850	30	M16	30	800	8	100	50	63	58

Bearing No.	d[mm]	D[mm]	T[mm]
213DBS105y	213	330	35
213DBS103y	213	330	35
213DBS161y	213	330	35
224DBS101y	224	360	35
249DBS101y	249	374	43
306DBS101y	306	446	37
319DBS103y	319.5	458	35
324DBS101y	324	458	37
354DBS102y	356.4	500	54
441DBS161y	441	584	40
432DBS103y	432	595	51.5
470DBS114y	470	640	50
470DBS117y	470	640	50
470DBS161y	470	640	50
479DBS103y	479.2	640	50
479DBS104y	479.2	640	50
525DBS101y	525	700	60
504DBS102y	504	720	80
527DBS101y	527.2	720	58
580DBS101y	580.8	770	65
587DBS161y	587.3	770	65
574DBS101y	574	780	67
601DBS106y	601	805	63
585DBS164y	585	810	85
682DBS104y	682	950	92
470DBS108y	470	640	50
470DBS113y	470	645	55
428DBS141t	428	660	70
496DBS142t	496	730	80
601DBS146y	601	805	63
546DBS146y	546	808	83
585DBS102y	585	810	85
594DBS143y	594	815	83
682DBS102y	682	950	92
784DBS102y	784	973	82

Series 6

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
12-20 0311/1-02202	225	386	95	22	360	20	14	275	24	M12	20	235	5	47	44	44	44
12-20 0411/1-02212	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	44	44	44
12-20 0541/1-02222	444	616	56	43	590	32	14	505	32	M12	20	456	6	76	44	44	44
12-20 0641/1-02232	546	716	56	50	690	36	14	605	36	M12	20	558	6	93	44	44	44
12-20 0741/1-02242	648	816	56	57	790	40	14	705	40	M12	20	660	6	110	44	44	44
12-20 0841/1-02252	736	916	56	69	890	40	14	805	40	M12	20	752	8	94	44	44	44
12-20 0311/1-02203	225	386	56	22	360	24	14	275	24	M12	20	235	5	47	44	44	44
12-20 0411/1-02213	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	44	44	44
12-20 0541/1-02223	444	616	56	43	590	32	14	505	32	M12	20	456	6	76	44	44	44
12-20 0641/1-02233	546	716	56	50	690	36	14	605	36	M12	20	558	6	93	44	44	44
12-20 0741/1-02243	648	816	56	57	790	40	14	705	40	M12	20	660	6	110	44	44	44
12-20 0841/1-02253	736	916	56	69	890	40	14	805	40	M12	20	752	8	94	44	44	44
12-25 0455/1-04210	304	555	80	64	515	18	22	394	18	M20	40	320	8	40	71	54	71
12-25 0555/1-04220	416	655	80	76	615	20	22	494	20	M20	40	432	8	54	71	54	71
12-25 0655/1-04230	512	755	80	102	715	24	22	594	24	M20	40	528	8	66	71	54	71
12-25 0755/1-04240	610	855	80	119	815	24	22	694	24	M20	40	630	10	63	71	54	71
12-25 0855/1-03210	710	955	80	137	915	28	22	794	28	M20	40	730	10	73	71	54	71
12-16 0288/1-00306	216	340	39	12	324	20	9	252	20	9	－	224	4	56	34	34	34
12-16 0344/2-01873	256	410	39	24	386	16	14	302	16	14	－	264	4	66	34	34	34
12-16 0420/1-00728	332	486	39	24	462	16	14	378	16	14	－	340	4	85	34	34	34
12-22 0782/2-01218	656	868	77	103	834	24	18	730	24	M16	20	672	8	82	64	50	70
12-22 0850/2-01501	738	936	75	100	902	24	18	800	24	M16	20	750	6	124	57	50	65
12-25 0889/2-04951	784	980	82	126	944	36	17.5	850	36	M16	25	800	8	100	66	67	72

Bearing No.	d[mm]	D[mm]	T[mm]
12-20 0311/1-02202	225	386	95
12-20 0411/1-02212	325	486	56
12-20 0541/1-02222	444	616	56
12-20 0641/1-02232	546	716	56
12-20 0741/1-02242	648	816	56
12-20 0841/1-02252	736	916	56
12-20 0311/1-02203	225	386	56
12-20 0411/1-02213	325	486	56
12-20 0541/1-02223	444	616	56
12-20 0641/1-02233	546	716	56
12-20 0741/1-02243	648	816	56
12-20 0841/1-02253	736	916	56
12-25 0455/1-04210	304	555	80
12-25 0555/1-04220	416	655	80
12-25 0655/1-04230	512	755	80
12-25 0755/1-04240	610	855	80
12-25 0855/1-03210	710	955	80
12-16 0288/1-00306	216	340	39
12-16 0344/2-01873	256	410	39
12-16 0420/1-00728	332	486	39
12-22 0782/2-01218	656	868	77
12-22 0850/2-01501	738	936	75
12-25 0889/2-04951	784	980	82

Series 7

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
RKS.062.20.0414	326,5	486	56	31	460	24	13.5	375	24	M 12	－	335	5	67	44.5	44.5	44.5
RKS.062.20.0544	445,2	616	56	42	590	32	13.5	505	32	M 12	－	456	6	76	44.5	44.5	44.5
RKS.062.20.0644	547,2	716	56	50	690	36	13.5	605	36	M 12	－	558	6	93	44.5	44.5	44.5
RKS.062.20.0744	649,2	816	56	58	790	40	13.5	705	40	M 12	－	660	6	110	44.5	44.5	44.5
RKS.062.20.0844	737,6	916	56	69	890	40	13.5	805	40	M 12	－	752	8	94	44.5	44.5	44.5

Bearing No.	d[mm]	D[mm]	T[mm]
RKS.062.20.0414	326,5	486	56
RKS.062.20.0544	445,2	616	56
RKS.062.20.0644	547,2	716	56
RKS.062.20.0744	649,2	816	56
RKS.062.20.0844	737,6	916	56

Series 8

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
VI.10.0525F	449.36	595	47	33.3	575	12	8.5	495	12	M8	10	455	3.5	130	35	43	43
VI.10.0625F	496	740	59	92.1	700	16	17.5	560	16	M16	18	504	4	126	50.5	55.5	55.5
VI.10.0768F	650	842	77	75.4	810	14	13	686	16	M12	－	720	4	180	50	－	－
VI.10.0895FF81	785.2	972	82	116	－	－	－	－	－	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
VI.10.0525F	449.36	595	47
VI.10.0625F	496	740	59
VI.10.0768F	650	842	77
VI.10.0895FF81	785.2	972	82

Series 9

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
I.486.20.00.B	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	44.5	44.5	44.5
I.616.20.00.B	444	616	56	42	590	32	14	505	32	M12	20	456	6	76	44.5	44.5	44.5
I.716.20.00.B	546	716	56	50	690	36	14	605	36	M12	20	558	6	93	44.5	44.5	44.5
I.816.20.00.B	648	816	56	58	790	40	14	705	40	M12	20	660	6	110	44.5	44.5	44.5
I.916.20.00.B	736	916	56	69	890	40	14	805	40	M12	20	752	8	94	44.5	44.5	44.5
I.855.25.00.B	610	853	80	119	815	24	22	694	24	M20	40	630	10	63	71	54	71
I.955.25.00.B	710	953	80	137	915	28	22	794	28	M20	40	730	10	73	71	54	71
I.340.16.00.D.1	216	340	39	12	324	20	9	252	20	9	－	224	4	56	34	34	34
I.486.16.00.D.1	332	486	39	24	462	16	14	378	16	14	－	340	4	85	34	34	34
I.535.22.00.D.3.V	380	535	50	32	510	16	13	420	16	M12x1,25	－	384	4	96	40	40	40
I.562.25.15.D.1	385	560	60	41	538	30	14	440	30	14	－	396	6	66	43	50	43
I.570.25.00.D.1	378	570	70	54	540	18	18	436	18	18	－	390	6	65	55	55	55
I.635.25.00.D.3.V	439,5	635	60	57	605	24	15	490	16	M16x1,5	－	444	6	74	50	50	50
I.750.25.00.D.1	546	750	70	76	720	20	18	605	20	18	－	558	6	93	55	55	55
I.850.25.00.D.1	648	850	70	91	820	24	18	705	24	18	－	660	6	110	55	55	55
I.950.25.00.D.1	736	950	70	108	920	30	18	805	30	18	－	752	8	94	55	55	55
I.980.25.00.D.3	784	975	84	135	944	36	18	850	36	M16	－	800	8	100	72	66	72
I.810.32.00.D.1	601	810	80	110	780	20	18	660	20	18	－	612	6	102	60	68	60
I.815.32.10.D.1	593	810	80	110	780	30	18	660	30	18	－	608	8	76	60	68	60
I.816.32.10.D.1	568,9	815	90	143	785	18	17	640	18	17	－	574	7	82	67	75	67

Bearing No.	d[mm]	D[mm]	T[mm]
I.486.20.00.B	325	486	56
I.616.20.00.B	444	616	56
I.716.20.00.B	546	716	56
I.816.20.00.B	648	816	56
I.916.20.00.B	736	916	56
I.855.25.00.B	610	853	80
I.955.25.00.B	710	953	80
I.340.16.00.D.1	216	340	39
I.486.16.00.D.1	332	486	39
I.535.22.00.D.3.V	380	535	50
I.562.25.15.D.1	385	560	60
I.570.25.00.D.1	378	570	70
I.635.25.00.D.3.V	439,5	635	60
I.750.25.00.D.1	546	750	70
I.850.25.00.D.1	648	850	70
I.950.25.00.D.1	736	950	70
I.980.25.00.D.3	784	975	84
I.810.32.00.D.1	601	810	80
I.815.32.10.D.1	593	810	80
I.816.32.10.D.1	568,9	815	90

Series 10

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
21-0001	225	386	56	23	360	20	14	275	24	M12	20	235	5	47	46	46	46
21-0002	325	486	56	31	460	24	14	375	24	M12	20	335	5	67	46	46	46
21-0003	444	616	56	44	590	32	14	505	32	M12	20	456	6	76	46	46	46
21-0004	546	716	56	51	690	36	14	605	36	M12	20	558	6	93	46	46	46
21-0005	648	816	56	58	790	40	14	705	40	M12	20	660	6	110	46	46	46
21-0006	736	916	56	70	890	40	14	805	40	M12	20	752	8	94	46	46	46
21-0017	416	655	80	76	615	20	22	494	20	M20	40	432	8	54	71	54	71
21-0018	512	755	80	102	715	24	22	594	24	M20	40	528	8	66	71	54	71
21-0019	610	855	80	120	815	24	22	694	24	M20	40	630	10	63	71	54	71
21-0020	710	955	80	137	915	28	22	794	28	M20	40	730	10	73	71	54	71

Bearing No.	d[mm]	D[mm]	T[mm]
21-0001	225	386	56
21-0002	325	486	56
21-0003	444	616	56
21-0004	546	716	56
21-0005	648	816	56
21-0006	736	916	56
21-0017	416	655	80
21-0018	512	755	80
21-0019	610	855	80
21-0020	710	955	80

Series 11

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
2788/850K	916	976	80	117	－	－	－	－	－	－	－	912	2	456	20	80	–

Bearing No.	d[mm]	D[mm]	T[mm]
2788/850K	916	976	80

Series 12

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	do [mm]	m [mm]	z	b [mm]	H1 [mm]	H2 [mm]
013.25.315	190	408	70	44	372	20	18	258	20	18	315	－	200	5	40	50	60	60
013.25.355	235	448	70	49	412	20	18	298	20	18	355	－	245	5	49	50	60	60
013.25.400	276	493	70	56	457	24	18	343	24	18	400	－	288	6	48	50	60	60
013.25.450	324	543	70	62	507	24	18	393	24	18	450	－	336	6	56	50	60	60
013.30.500	367	602	80	75.8	566	20	18	434	20	18	500	－	370	5	74	60	70	70
014.30.500	368.4	602	80	75.8	566	20	18	434	20	18	500	－	372	6	62	60	70	70
013.25.500	367	602	80	75.8	566	20	18	434	20	18	500	－	370	5	74	60	70	70
014.25.500	368.4	602	80	75.8	566	20	18	434	20	18	500	－	372	6	62	60	70	70
013.30.560	427	662	80	94	626	20	18	494	20	18	560	－	430	5	86	60	70	70
014.30.560	428.4	662	80	94	626	20	18	494	20	18	560	－	432	6	72	60	70	70
013.25.560	427	662	80	94	626	20	18	494	20	18	560	－	430	5	86	60	70	70
014.25.560	428.4	662	80	94	626	20	18	494	20	18	560	－	432	6	72	60	70	70
013.30.630	494.4	732	80	110	696	24	18	564	24	18	630	－	498	6	83	60	70	70
014.30.630	491.2	732	80	110	696	24	18	564	24	18	630	－	496	8	62	60	70	70
013.25.630	494.4	732	80	110	696	24	18	564	24	18	630	－	498	6	83	60	70	70
014.25.630	491.2	732	80	110	696	24	18	564	24	18	630	－	496	8	62	60	70	70
013.30.710	572.4	812	80	120	776	24	18	644	24	18	710	－	576	6	96	60	70	70
014.30.710	571.2	812	80	120	776	24	18	644	24	18	710	－	576	8	72	60	70	70
013.25.710	572.4	812	80	120	776	24	18	644	24	18	710	－	576	6	96	60	70	70
014.25.710	571.2	812	80	120	776	24	18	644	24	18	710	－	576	8	72	60	70	70
013.40.800	635.2	922	100	256	878	30	22	722	30	22	800	－	640	8	80	80	90	90
014.40.800	634	922	100	256	878	30	22	722	30	22	800	－	640	10	64	80	90	90
013.30.800	635.2	922	100	256	878	30	22	722	30	22	800	－	640	8	80	80	90	90
014.30.800	634	922	100	256	878	30	22	722	30	22	800	－	640	10	64	80	90	90

Bearing No.	d[mm]	D[mm]	T[mm]
013.25.315	190	408	70
013.25.355	235	448	70
013.25.400	276	493	70
013.25.450	324	543	70
013.30.500	367	602	80
014.30.500	368.4	602	80
013.25.500	367	602	80
014.25.500	368.4	602	80
013.30.560	427	662	80
014.30.560	428.4	662	80
013.25.560	427	662	80
014.25.560	428.4	662	80
013.30.630	494.4	732	80
014.30.630	491.2	732	80
013.25.630	494.4	732	80
014.25.630	491.2	732	80
013.30.710	572.4	812	80
014.30.710	571.2	812	80
013.25.710	572.4	812	80
014.25.710	571.2	812	80
013.40.800	635.2	922	100
014.40.800	634	922	100
013.30.800	635.2	922	100
014.30.800	634	922	100

Series 13

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter B:Tooth width

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	t [mm]	do [mm]	m [mm]	z	B [mm]
VI057A14	378	570	63	48	540	18	M16	436	18	M16	－	390	6	65	49
VI040A01	216	400	55	25	358	24	M14	259	16	M14	－	224	4	56	40
VI040A06	216	400	55	25	358	24	M14	259	16	M14	－	224	4	56	40
VI045A09	324	458	37	19	438	16	M10	362	18	M10	－	330	3	110	31.5
VI053A00	374	535	50	34	510	24	M12	420	24	M12	－	384	6	63	45
VI053A05	380	535	50	34	514	6	M12	416	6	M12	－	387	4	96	40
VI053A10	374	535	50	36	510	24	M12	420	24	M12	－	384	6	63	45
VI057A01	378	570	63	51	540	18	M16	436	18	M16	－	390	6	65	49
VI057A15	383	570	63	51	540	18	M16	436	18	M16	－	394.4	6	65	49
VI061A01	445.5	616	56	44	590	32	M14	505	32	M14	－	456	6	76	46
VI064A10	470	640	55	49	615	16	M14	520	16	M14	－	480	5	96	45
VI064A05	471	642	55	43	615	20	M12	520	20	M12	－	480	5	96	45
VI064A08	471	642	55	43	615	20	M16	520	20	M16	－	480	5	96	45
VI071A00	546	716	69	55	690	40	M12	605	40	M12	－	558	6	93	60
VI075A00	546	750	63	75	720	20	M16	605	20	M16	－	558	6	93	49
VI075A14	546	750	63	75	720	20	M16	605	20	M16	－	558	6	93	49
VI085A05	648	850	63	90	820	24	M16	705	24	M16	－	660	6	110	49
VI085A28	648	850	63	90	820	24	M16	705	24	M16	－	660	6	110	49
VI095A14	736	950	63	96	920	30	M16	805	30	M16	－	752	8	94	49
VI096A00	737	962	77	117	925	36	M16	807	36	M16	－	752	8	93	68

Bearing No.	d[mm]	D[mm]	T[mm]
VI057A14	378	570	63
VI040A01	216	400	55
VI040A06	216	400	55
VI045A09	324	458	37
VI053A00	374	535	50
VI053A05	380	535	50
VI053A10	374	535	50
VI057A01	378	570	63
VI057A15	383	570	63
VI061A01	445.5	616	56
VI064A10	470	640	55
VI064A05	471	642	55
VI064A08	471	642	55
VI071A00	546	716	69
VI075A00	546	750	63
VI075A14	546	750	63
VI085A05	648	850	63
VI085A28	648	850	63
VI095A14	736	950	63
VI096A00	737	962	77

50mm-1000mm

Series 1

Series 2

Series 3

Series 4

Series 5

Series 6

Series 7

Series 8

Series 9

Series 10

Series 11

Series 12

Series 13

Contact Information
