difference ball diameter Double row ball slewing bearing

Double row ball slewing ring bearing
Metric
External Gear

Difference ball diameter

50mm-1000mm

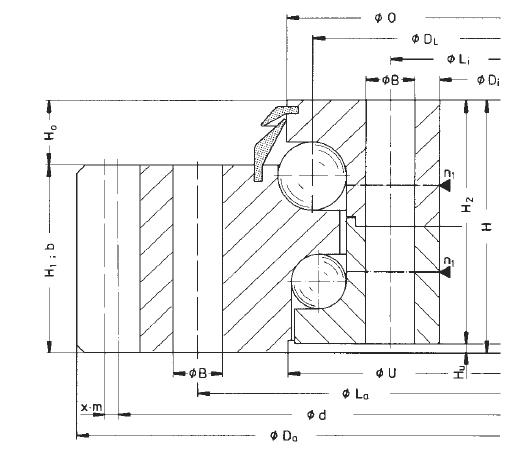

Da:Outer diameter Di:Inner diameter

H:Overall height B:External bolt hole diameter

La:External bolt circle diameter na:Number of bolt holes per hole circle

Li:Internal bolt circle diameter ni:Number of bolt holes per hole circle

B:Internal bolt hole diameter b:Tooth width

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
011.20.0755.000.11.1504	679	862,8	82	101	800	24	M16	706	24	17.5	16	755	35	852	6	142	+0,0	–0,6	50	58	78
011.20.0755.001.21.1504	679	862,8	82	101	800	24	M16	706	24	17.5	16	755	35	852	6	142	+0,0	–0,6	50	58	78

Bearing No.	Di[mm]	Da[mm]	H[mm]
011.20.0755.000.11.1504	679	862,8	82
011.20.0755.001.21.1504	679	862,8	82

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
021.25.500	384	644	106	100	580	20	18	420	20	18	16	500	－	630	5	126	－	－	60	96	80
022.25.500	384	646.8	106	100	580	20	18	420	20	18	16	500	－	630	6	105	－	－	60	96	80
021.25.560	444	704	106	115	640	20	18	480	20	18	16	560	－	690	5	138	－	－	60	96	80
022.25.560	444	706.8	106	115	640	20	18	480	20	18	16	560	－	690	6	115	－	－	60	96	80
021.25.630	514	790.8	106	130	710	24	18	550	24	18	16	630	－	774	6	129	－	－	60	96	80
022.25.630	514	790.4	106	130	710	24	18	550	24	18	16	630	－	768	8	96	－	－	60	96	80
021.25.710	594	862.8	106	140	790	24	18	630	24	18	16	710	－	846	6	141	－	－	60	96	80
022.25.710	594	962.4	106	140	790	24	18	630	24	18	16	710	－	840	8	105	－	－	60	96	80
021.30.800	658	982.4	124	200	898	30	22	702	30	22	20	800	－	960	8	120	－	－	80	114	95
022.30.800	658	988	124	200	898	30	22	702	30	22	20	800	－	960	10	96	－	－	80	114	95

Bearing No.	Di[mm]	Da[mm]	H[mm]
021.25.500	384	644	106
022.25.500	384	646.8	106
021.25.560	444	704	106
022.25.560	444	706.8	106
021.25.630	514	790.8	106
022.25.630	514	790.4	106
021.25.710	594	862.8	106
022.25.710	594	962.4	106
021.30.800	658	982.4	124
022.30.800	658	988	124

1000mm-2500mm

Da:Outer diameter Di:Inner diameter

H:Overall height B:External bolt hole diameter

La:External bolt circle diameter na:Number of bolt holes per hole circle

Li:Internal bolt circle diameter ni:Number of bolt holes per hole circle

B:Internal bolt hole diameter b:Tooth width

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
011.20.0971.000.11.1504	895	1078,4	82	128	1015	30	M16	922	30	17.5	16	971	35	1064	8	133	+0,0	–0,8	50	58	78
011.20.0971.001.21.1504	895	1078,4	82	128	1015	30	M16	922	30	17.5	16	971	35	1064	8	133	+0,0	–0,8	50	58	78
011.20.1220.000.11.1504	1140	1342,4	82	178	1270	48	M16	1170	48	17.5	16	1220	35	1320	8	165	+4,0	–0,8	58	58	78
011.20.1220.001.21.1504	1140	1342,4	82	178	1270	48	M16	1170	48	17.5	16	1220	35	1320	8	165	+4,0	–0,8	58	58	78
011.20.1385.000.11.1504	1305	1502,4	82	201	1435	54	M16	1335	54	17.5	16	1385	35	1480	8	185	+4,0	–0,8	58	58	78
011.20.1385.001.21.1504	1305	1502,4	82	201	1435	54	M16	1335	54	17.5	16	1385	35	1480	8	185	+4,0	–0,8	58	58	78
011.25.1200.600.11.1503	1100	1378.0	102	301	1290	36	22	1135	36	22	20	1200	–	1350	10	135	+5,0	–1,0	76	76	96
011.25.1200.601.21.1503	1100	1378.0	102	301	1290	36	22	1135	36	22	20	1200	–	1350	10	135	+5,0	–1,0	76	76	96
011.25.1461.000.11.1503	1360	1648.0	102	381	1555	40	22	1395	40	22	20	1461	–	1620	10	162	+5,0	–1,0	76	76	96
011.25.1461.001.21.1503	1360	1648.0	102	381	1555	40	22	1395	40	22	20	1461	–	1620	10	162	+5,0	–1,0	76	76	96
011.25.1800.000.11.1503	1700	2001,6	102	488	1890	48	22	1735	48	22	20	1800	–	1968	12	164	+6,0	–1,2	76	76	96
011.25.1800.001.41.1503	1700	2001,6	102	488	1890	48	22	1735	48	22	20	1800	–	1968	12	164	+6,0	–1,2	76	76	96
011.30.1440.190.11.1503	1320	1653,6	120	520	1545	36	26	1365	36	26	24	1440	–	1620	12	135	+6,0	–1,2	91	91	114
011.30.1440.191.41.1503	1320	1653,6	120	520	1545	36	26	1365	36	26	24	1440	–	1620	12	135	+6,0	–1,2	91	91	114
011.30.1734.000.11.1503	1615	1953,6	120	636	1845	44	26	1660	44	26	24	1734	–	1920	12	160	+6,0	–1,2	91	91	114
011.30.1734.001.41.1503	1615	1953,6	120	636	1845	44	26	1660	44	26	24	1734	–	1920	12	160	+6,0	–1,2	91	91	114
011.30.2031.600.11.1503	1910	2253,6	120	755	2140	48	26	1955	48	26	24	2032	–	2220	12	185	+6,0	–1,2	91	91	114
011.30.2031.601.41.1503	1910	2253,6	120	755	2140	48	26	1955	48	26	24	2032	–	2220	12	185	+6,0	–1,2	91	91	114
011.30.2235.000.11.1503	2115	2457,6	120	827	2345	52	26	2160	52	26	24	2235	–	2424	12	202	+6,0	–1,2	91	91	114
011.30.2235.001.41.1503	2115	2457,6	120	827	2345	52	26	2160	52	26	24	2235	–	2424	12	202	+6,0	–1,2	91	91	114
011.35.1750.700.11.1503	1620	1985,2	138	789	1860	44	26	1670	44	26	24	1750	–	1946	14	139	+7,0	–1,4	104	104	132
011.35.1750.701.41.1503	1620	1985,2	138	789	1860	44	26	1670	44	26	24	1750	–	1946	14	139	+7,0	–1,4	104	104	132
011.35.2220.000.11.1503	2090	2461,2	138	1019	2335	60	26	2135	60	26	24	220	–	2422	14	173	+7,0	–1,4	104	104	132
011.35.2220.001.41.1503	2090	2461,2	138	1019	2335	60	26	2135	60	26	24	220	–	2422	14	173	+7,0	–1,4	104	104	132

Bearing No.	Di[mm]	Da[mm]	H[mm]
011.20.0971.000.11.1504	895	1078,4	82
011.20.0971.001.21.1504	895	1078,4	82
011.20.1220.000.11.1504	1140	1342,4	82
011.20.1220.001.21.1504	1140	1342,4	82
011.20.1385.000.11.1504	1305	1502,4	82
011.20.1385.001.21.1504	1305	1502,4	82
011.25.1200.600.11.1503	1100	1378.0	102
011.25.1200.601.21.1503	1100	1378.0	102
011.25.1461.000.11.1503	1360	1648.0	102
011.25.1461.001.21.1503	1360	1648.0	102
011.25.1800.000.11.1503	1700	2001,6	102
011.25.1800.001.41.1503	1700	2001,6	102
011.30.1440.190.11.1503	1320	1653,6	120
011.30.1440.191.41.1503	1320	1653,6	120
011.30.1734.000.11.1503	1615	1953,6	120
011.30.1734.001.41.1503	1615	1953,6	120
011.30.2031.600.11.1503	1910	2253,6	120
011.30.2031.601.41.1503	1910	2253,6	120
011.30.2235.000.11.1503	2115	2457,6	120
011.30.2235.001.41.1503	2115	2457,6	120
011.35.1750.700.11.1503	1620	1985,2	138
011.35.1750.701.41.1503	1620	1985,2	138
011.35.2220.000.11.1503	2090	2461,2	138
011.35.2220.001.41.1503	2090	2461,2	138

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
021.30.900	758	1086.4	124	250	998	30	22	802	30	22	20	900	－	1064	8	133	－	－	80	114	95
022.30.900	758	1088	124	250	998	30	22	802	30	22	20	900	－	1060	10	106	－	－	80	114	95
021.30.1000	858	1198	124	300	1098	36	22	902	36	22	20	1000	－	1170	10	117	－	－	80	114	95
022.30.1000	858	1197.6	124	300	1098	36	22	902	36	22	20	1000	－	1164	12	97	－	－	80	114	95
021.30.1120	978	1318	124	340	1218	36	22	1022	36	22	20	1120	－	1290	10	129	－	－	80	114	95
022.30.1120	978	1317.6	124	340	1218	36	22	1022	36	22	20	1120	－	1284	12	107	－	－	80	114	95
021.40.1250	1074	1497.6	160	580	1374	40	26	1126	40	26	24	1250	－	1464	12	122	－	－	90	150	121
022.40.1250	1074	1495.2	160	580	1374	40	26	1126	40	26	24	1250	－	1456	14	104	－	－	90	150	121
021.40.1400	1224	1641.6	160	650	1524	40	26	1272	40	26	24	1400	－	1608	12	134	－	－	90	150	121
022.40.1400	1224	1649.2	160	650	1524	40	26	1272	40	26	24	1400	－	1610	14	115	－	－	90	150	121
021.40.1600	1424	1845.2	160	750	1724	45	26	1476	45	26	24	1600	－	1806	14	129	－	－	90	150	121
022.40.1600	1424	1852.8	160	750	1724	45	26	1476	45	26	24	1600	－	1808	16	113	－	－	90	150	121
021.40.1800	1624	2055.2	160	820	1924	45	26	1676	45	26	24	1800	－	2016	14	144	－	－	90	150	121
022.40.1800	1624	2060.8	160	820	1924	45	26	1676	45	26	24	1800	－	2016	16	126	－	－	90	150	121
021.50.2000	1785	2300.8	190	1150	2149	48	33	1851	48	33	30	2000	－	2256	16	141	－	－	120	178	143
022.50.2000	1785	2300.4	190	1150	2149	48	33	1851	48	33	30	2000	－	2250	18	125	－	－	120	178	143

Bearing No.	Di[mm]	Da[mm]	H[mm]
021.30.900	758	1086.4	124
022.30.900	758	1088	124
021.30.1000	858	1198	124
022.30.1000	858	1197.6	124
021.30.1120	978	1318	124
022.30.1120	978	1317.6	124
021.40.1250	1074	1497.6	160
022.40.1250	1074	1495.2	160
021.40.1400	1224	1641.6	160
022.40.1400	1224	1649.2	160
021.40.1600	1424	1845.2	160
022.40.1600	1424	1852.8	160
021.40.1800	1624	2055.2	160
022.40.1800	1624	2060.8	160
021.50.2000	1785	2300.8	190
022.50.2000	1785	2300.4	190

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
VE.20.1735F	1625	1906	128	596	1805	44	－	1665	44	－	－	1735	－	1872	12	156	－	－	99	－	－
VE.20.1790F	1695	1965	107	440	1850	44	－	1730	44	－	－	1790	－	1935	15	129	－	－	80	－	－

Bearing No.	Di[mm]	Da[mm]	H[mm]
VE.20.1735F	1625	1906	128
VE.20.1790F	1695	1965	107

2500mm-

Da:Outer diameter Di:Inner diameter

H:Overall height B:External bolt hole diameter

La:External bolt circle diameter na:Number of bolt holes per hole circle

Li:Internal bolt circle diameter ni:Number of bolt holes per hole circle

B:Internal bolt hole diameter b:Tooth width

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
011.35.2620.000.11.1503	2490	2876,8	138	1244	2735	60	26	2540	60	26	24	2620	–	2832	16	177	+8,0	–1,6	104	104	132
011.35.2620.001.41.1503	2490	2876,8	138	1244	2735	60	26	2540	60	26	24	2620	–	2832	16	177	+8,0	–1,6	104	104	132
011.40.2240.000.11.1502	2090	2524,8	156	1316	2375	48	33	2145	48	33	30	2240	–	2480	16	155	8.0	–1,6	117	117	150
011.40.2240.001.41.1502	2090	2524,8	156	1316	2375	48	33	2145	48	33	30	2240	–	2480	16	155	8.0	–1,6	117	117	150
011.40.2619.000.11.1502	2465	2912,4	156	1615	2755	52	33	2520	52	33	30	2619	–	2862	18	159	9.0	–1,8	117	117	150
011.40.2619.001.41.1502	2465	2912,4	156	1615	2755	52	33	2520	52	33	30	2619	–	2862	18	159	9.0	–1,8	117	117	150
011.40.2795.000.11.1502	2645	3096,0	156	1723	2930	54	33	2700	54	33	30	2795	–	3040	20	152	10.0	–2,0	117	117	150
011.40.2795.001.41.1502	2645	3096,0	156	1723	2930	54	33	2700	54	33	30	2795	–	3040	20	152	10.0	–2,0	117	117	150
011.40.2915.000.11.1502	2765	3216,0	156	1790	3050	60	33	2820	60	33	30	2915	–	3160	20	158	10.0	–2,0	117	117	150
011.40.2915.001.41.1502	2765	3216,0	156	1790	3050	60	33	2820	60	33	30	2915	–	3160	20	158	10.0	–2,0	117	117	150
011.40.3150.000.11.1502	3000	3456,0	156	1969	3285	60	33	3055	60	33	30	3150	–	3400	20	170	10.0	–2,0	117	117	150
011.40.3150.001.41.1502	3000	3456,0	156	1969	3285	60	33	3055	60	33	30	3150	–	3400	20	170	10.0	–2,0	117	117	150
011.50.2987.001.49.1502	2820	3290,4	185	2288	3130	66	33	2880	66	33	30	2987	–	3240	18	180	9.0	–1,8	138	138	178
011.50.3167.001.49.1502	3000	3470,4	185	2431	3310	66	33	3060	66	33	30	3167	–	3420	18	190	9.0	–1,8	138	138	178
011.50.3347.001.49.1502	3180	3650,4	185	2566	3490	72	33	3240	72	33	30	3347	–	3600	18	200	9.0	–1,8	138	138	178
011.50.3567.001.49.1502	3400	3866,4	185	2702	3710	78	33	3460	78	33	30	3567	–	3816	18	212	9.0	–1,8	138	138	178
011.50.3747.001.49.1502	3580	4046,4	185	2837	3890	84	33	3640	84	33	30	3747	–	3996	18	222	9.0	–1,8	138	138	178
011.50.4140.001.49.1502	3970	4456,0	187	3282	4285	90	33	4030	90	33	30	4140	–	4400	20	220	10.0	–2,0	140	140	178

Bearing No.	Di[mm]	Da[mm]	H[mm]
011.35.2620.000.11.1503	2490	2876,8	138
011.35.2620.001.41.1503	2490	2876,8	138
011.40.2240.000.11.1502	2090	2524,8	156
011.40.2240.001.41.1502	2090	2524,8	156
011.40.2619.000.11.1502	2465	2912,4	156
011.40.2619.001.41.1502	2465	2912,4	156
011.40.2795.000.11.1502	2645	3096,0	156
011.40.2795.001.41.1502	2645	3096,0	156
011.40.2915.000.11.1502	2765	3216,0	156
011.40.2915.001.41.1502	2765	3216,0	156
011.40.3150.000.11.1502	3000	3456,0	156
011.40.3150.001.41.1502	3000	3456,0	156
011.50.2987.001.49.1502	2820	3290,4	185
011.50.3167.001.49.1502	3000	3470,4	185
011.50.3347.001.49.1502	3180	3650,4	185
011.50.3567.001.49.1502	3400	3866,4	185
011.50.3747.001.49.1502	3580	4046,4	185
011.50.4140.001.49.1502	3970	4456,0	187

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
81-40 2240/2-07600	2090	2524.8	156	1316	2375	45	33	2145	48	33	30	2240	–	2480	16	155	–	+0.50	117	117	150
81-40 2619/2-07605	2465	2912.4	156	1615	2755	52	33	2520	52	33	30	2619	–	2862	18	159	–	+0.50	117	117	150
81-40 2795/2-07610	2645	3096.0	156	1723	2930	54	33	2700	54	33	30	2795	–	3040	20	152	–	+0.50	117	117	150
81-40 2915/2-07615	2765	3216.0	156	1790	3050	60	33	2820	60	33	30	2915	–	3160	20	158	–	+0.50	117	117	150
81-40 3150/2-07620	3000	3456.0	156	1969	3285	60	33	3065	60	33	30	3150	–	3400	20	170	–	+0.50	117	117	150
81-50 2987/2-06940	2820	3290.4	185	2288	3130	66	33	2880	66	33	30	2987	–	3240	18	180	–	+0.50	138	138	178
81-50 3167/2-06945	3020	3470.4	185	2431	3310	66	33	3060	66	33	30	3167	–	3420	18	190	–	+0.50	138	138	178
81-50 3347/2-06950	3180	3650.4	185	2566	3490	72	33	3240	72	33	30	3347	–	3600	18	200	–	+0.50	138	138	178
81-50 3567/2-06955	3400	3866.4	185	2702	3710	78	33	3460	78	33	30	3567	–	3816	18	212	–	+0.50	138	138	178
81-50 3747/2-06960	3580	4046.4	185	2837	3890	84	33	3640	84	33	30	3747	–	3996	18	222	–	+0.50	138	138	178
81-50 4140/2-06965	3970	4456.0	185	3282	4285	90	33	4030	90	33	30	4140	–	4400	20	220	–	+0.50	138	138	178

Bearing No.	Di[mm]	Da[mm]	H[mm]
81-40 2240/2-07600	2090	2524.8	156
81-40 2619/2-07605	2465	2912.4	156
81-40 2795/2-07610	2645	3096.0	156
81-40 2915/2-07615	2765	3216.0	156
81-40 3150/2-07620	3000	3456.0	156
81-50 2987/2-06940	2820	3290.4	185
81-50 3167/2-06945	3020	3470.4	185
81-50 3347/2-06950	3180	3650.4	185
81-50 3567/2-06955	3400	3866.4	185
81-50 3747/2-06960	3580	4046.4	185
81-50 4140/2-06965	3970	4456.0	185

Bearing No.	Di [mm]	Da [mm]	H [mm]	[kg]	La [mm]	na	B [mm]	Li [mm]	ni	B [mm]	M [mm]	DL [mm]	t [mm]	d [mm]	m [mm]	z	k·m [mm]	x·m [mm]	b [mm]	H1 [mm]	H2 [mm]
021.50.2240	2025	2540.8	190	1500	2389	48	33	2091	48	33	30	2240	－	2496	16	156	－	－	120	178	143
022.50.2240	2025	2552.4	190	1500	2389	48	33	2091	48	33	30	2240	－	2502	18	139	－	－	120	178	143
021.50.2500	2285	2804.4	190	1700	2649	56	33	2351	56	33	30	2500	－	2754	18	153	－	－	120	178	143
022.50.2500	2285	2816	190	1700	2649	56	33	2351	56	33	30	2500	－	2760	20	138	－	－	120	178	143
021.50.2800	2585	3110.4	190	1900	2949	56	33	2651	56	33	30	2800	－	3060	18	170	－	－	120	178	143
022.50.2800	2585	3116	190	1900	2949	56	33	2651	56	33	30	2800	－	3060	20	153	－	－	120	178	143
021.60.3150	2872	3536	226	3300	3338	56	45	2962	56	45	42	3150	－	3480	20	174	－	－	150	214	170
022.60.3150	2872	3537.6	226	3300	3338	56	45	2962	56	45	42	3150	－	3476	22	158	－	－	150	214	170
021.60.3550	3272	3936	226	3700	3738	56	45	3362	56	45	42	3550	－	3880	20	194	－	－	150	214	170
022.60.3550	3272	3933.6	226	3700	3738	56	45	3362	56	45	42	3550	－	3872	22	176	－	－	150	214	170
021.60.4000	3722	4395.6	226	4200	4188	60	45	3812	60	45	42	4000	－	4334	22	197	－	－	150	214	170
022.60.4000	3722	4395	226	4200	4188	60	45	3812	60	45	42	4000	－	4325	25	173	－	－	150	214	170
021.60.4500	4222	4879.6	226	4700	4688	60	45	4312	60	45	42	4500	－	4818	22	219	－	－	150	214	170
022.60.4500	4222	4895	226	4700	4688	60	45	4312	60	45	42	4500	－	4825	25	193	－	－	150	214	170

Bearing No.	Di[mm]	Da[mm]	H[mm]
021.50.2240	2025	2540.8	190
022.50.2240	2025	2552.4	190
021.50.2500	2285	2804.4	190
022.50.2500	2285	2816	190
021.50.2800	2585	3110.4	190
022.50.2800	2585	3116	190
021.60.3150	2872	3536	226
022.60.3150	2872	3537.6	226
021.60.3550	3272	3936	226
022.60.3550	3272	3933.6	226
021.60.4000	3722	4395.6	226
022.60.4000	3722	4395	226
021.60.4500	4222	4879.6	226
022.60.4500	4222	4895	226
