same ball diameter Double row ball slewing bearing Ungeared

Double row ball slewing ring bearing
Metric
Ungeared

Same ball diameter

50mm-1000mm

JCB BEARING double row ball same ball diameter ungeared 50mm-1000mm

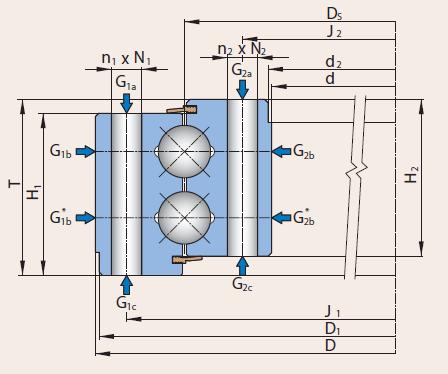

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	H1 [mm]	H2 [mm]
9O-2B16-0134-0605	75	195	70	9.5	170	16	13	96	10	15	134	－	53	63
9O-2B20-0268-0702	160	346	88	35	320	24	17.5	215	(16-2)	19	268	－	78	83
9O-2B25-0308-0703	212	396	95	49	365	30	17.5	247	(24-2)	19	308	－	85	85
9O-2B25-0410-0974	310	510	105	74	472	24	22	348	24	22	410	－	90	96
9O-2B20-0150-0621	100	200	80	12	－	－	－	－	－	－	－	－	－	－
9O-2B30-0460-1328	356	570	134	110	－	－	－	－	－	－	－	－	－	－
9O-2B20-0841-1086	793	948	250	170	－	－	－	－	－	－	－	－	－	－
9O-2B20-0884-0942	708	1000	86	99	－	－	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
9O-2B16-0134-0605	75	195	70
9O-2B20-0268-0702	160	346	88
9O-2B25-0308-0703	212	396	95
9O-2B25-0410-0974	310	510	105
9O-2B20-0150-0621	100	200	80
9O-2B30-0460-1328	356	570	134
9O-2B20-0841-1086	793	948	250
9O-2B20-0884-0942	708	1000	86

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	H1 [mm]	H2 [mm]
VS045B00	280	455	100	53	420	24	M14	305	32	M14	360	－	－	－
VS049B00	299	490	92	76	436	8	M16	330	8	M16	383	－	－	－
VS050B00	300	504	92	74	436	24	M16	330	24-2	M16	383	－	－	－
VS050B01	299	504	92	79	436	16	M16	330	16	M16	383	－	－	－
VS052B00	292	520	119	110	476	24	M20	339	24	M20	405.5	－	－	－
VS057B01	370	577	127	125	540	40-2	M16	410	40	M16	475.5	－	－	－
VS059B00	360	590	135	160	545	30-2	M18	405	30	M18	475.5	－	－	－
VS068B00	490	683	92	110	651	48-2	M16	537	48	M16	594	－	－	－
VS069B00	461	692	115	150	660	40-2	M16	492	40	M16	576.5	－	－	－
VS077B00	560	770	105	147	735	48-2	M18	610	48	M18	672.5	－	－	－
VS082B00	560	820	118	195	775	48-2	M20	613	48	M20	703.5	－	－	－
VS085B00	641	850	92	127	820	36	M16	705	36	M16	763	－	－	－
VS088B99	625	888	120	250	838	48-2	M20	685	48	M20	761.5	－	－	－
VS095B01	740	950	102	185	910	24	M20	790	24	M20	850	－	－	－
VS095B99	740	950	102	185	910	24	M20	790	24	M20	850	－	－	－
VS097B01	786	976	97	160	944	36	M16	850	36	M16	897	－	－	－
VS098B02	718	979	102	208	893	36	M20	753	36	M20	821	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
VS045B00	280	455	100
VS049B00	299	490	92
VS050B00	300	504	92
VS050B01	299	504	92
VS052B00	292	520	119
VS057B01	370	577	127
VS059B00	360	590	135
VS068B00	490	683	92
VS069B00	461	692	115
VS077B00	560	770	105
VS082B00	560	820	118
VS085B00	641	850	92
VS088B99	625	888	120
VS095B01	740	950	102
VS095B99	740	950	102
VS097B01	786	976	97
VS098B02	718	979	102

1000mm-2500mm

JCB BEARING double row ball same ball diameter ungeared 1000mm-2500mm

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	H1 [mm]	H2 [mm]
9O-2B20-0971-1100	895	1079	82	137	－	－	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
9O-2B20-0971-1100	895	1079	82

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	t [mm]	H1 [mm]	H2 [mm]
VS101B00	705	1014	135	375	962	32	M24	757	32	M24	859.5	－	－	－
VS108B02	893	1080	92	177	1015	30	M16	922	30	M16	968	－	－	－
VS115B00	955	1155	102	225	1115	30	M20	995	30	M20	1056	－	－	－
VS120B01	976	1200	98	210	1135	40	M20	1012	40	M20	1072.5	－	－	－
VS121B01	945	1215	148	450	1165	32	M24	995	32	M24	1080.5	－	－	－
VS125B02	996	1250	110	325	1208	36	M20	1084	36	M20	1146.5	－	－	－
VS134B03	1062	1345	108	337	1290	48	M20	1150	48	M20	1221.5	－	－	－
VS147B00	1182	1470	108	440	1425	40	M22	1270	40	M22	1350.5	－	－	－
VS147B01	1182	1470	108	440	1425	40	M22	1270	40	M22	1350.5	－	－	－
VS156B00	1320	1560	144	540	1520	24	M16	1360	24	M16	1440.5	－	－	－
VS165B00	1410	1650	144	560	1610	30	M16	1450	30	M16	1530.5	－	－	－
VS208B00	1716	2080	168	1165	2000	86-2	M30	1800	86	M30	1904.0	－	－	－
VS216B00	1896	2160	160	950	2107	36	M20	1944	36	M20	2025.5	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
VS101B00	705	1014	135
VS108B02	893	1080	92
VS115B00	955	1155	102
VS120B01	976	1200	98
VS121B01	945	1215	148
VS125B02	996	1250	110
VS134B03	1062	1345	108
VS147B00	1182	1470	108
VS147B01	1182	1470	108
VS156B00	1320	1560	144
VS165B00	1410	1650	144
VS208B00	1716	2080	168
VS216B00	1896	2160	160

2500mm-

JCB BEARING double row ball same ball diameter ungeared 2500mm~

D:Outer diameter d:Inner diameter

T:Overall height N1:External bolt hole diameter

J1:External bolt circle diameter n1:Number of bolt holes per hole circle

J2:Internal bolt circle diameter n2:Number of bolt holes per hole circle

N2:Internal bolt hole diameter H1:Outer ring height

Bearing No.	d [mm]	D [mm]	T [mm]	[kg]	J1 [mm]	n1	N1 [mm]	J2 [mm]	n2	N2 [mm]	Ds [mm]	H1 [mm]	H2 [mm]
9O-2B60-2500-1329	2200	2790	290	3845	－	－	－	－	－	－	－	－	－
9O-2B40-2850-1282	2690	3160	165	2102	－	－	－	－	－	－	－	－	－
9O-2B60-3490-1343	3200	3680	230	3753	－	－	－	－	－	－	－	－	－

Bearing No.	d[mm]	D[mm]	T[mm]
9O-2B60-2500-1329	2200	2790	290
9O-2B40-2850-1282	2690	3160	165
9O-2B60-3490-1343	3200	3680	230
